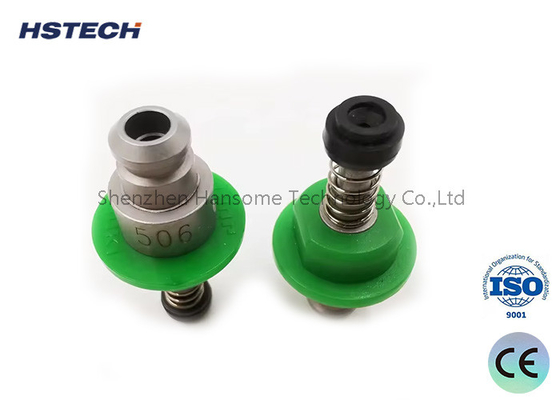

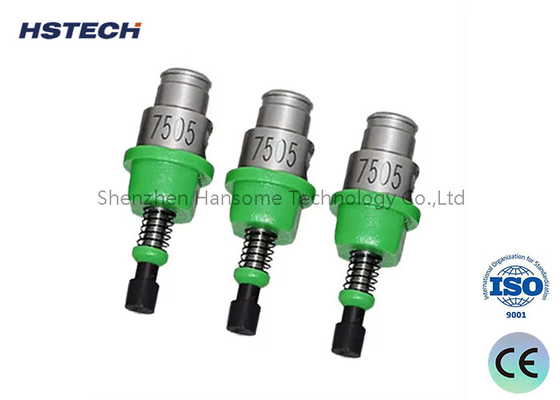

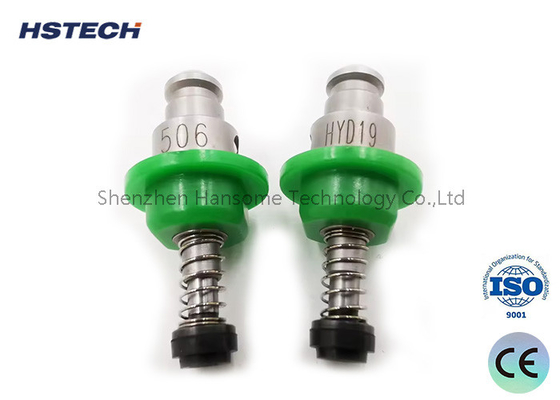

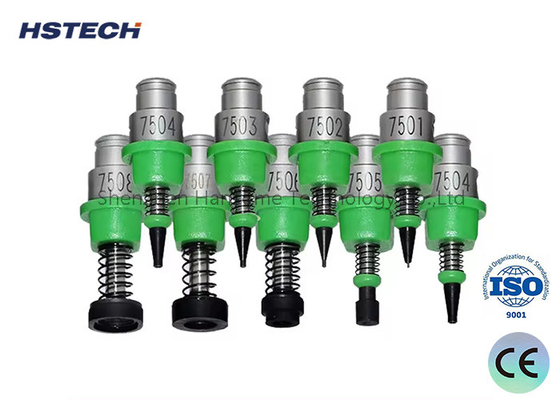

JUKI SMT RS 1 NOZZLE 7500 7501 7502 7503 7504 7505 7506 7507 7507 7508 7509 7510 Seçim ve yerleştirme makineleri için nozel

JUKI SMT RS1 MEME 7500 7501 7502 7503 7504 7505 7506 7507 7508 7509 7510 Pick and Place Makineleri İçin Meme

Giriş

SMT yerleştirme makinesi memesi, farklı şekil ve boyutlardaki bileşenleri farklı şekillerde alıp yerleştirebilir. Vakum basıncı oluşturulduğunda, emme memesinin negatif basıncı, bileşenleri besleme sisteminden çekecektir. Emme memesi hayati parçaları emdiğinde, sistem, emme memesinin bileşenleri yalnızca belirtilen vakum derecesine ulaşıldığında başarıyla emdiğini belirleyecektir. Bileşenler yana doğru durduğunda veya malzemeler fırlatıldığında, emme memesinin bileşenleri başarıyla almasını engelleyerek, SMT yerleştirme makinesi bir alarm sinyali gönderecektir. Mememiz bileşenleri alıp PCB'ye bağladığında, bunları yerleştirmek için genellikle iki yöntem kullanırız. Birincisi, sisteme önceden girdiğimiz yüksekliğe göre monte etmektir. SMT yerleştirme makinemizin yerleştirme kafası ayarlanan yüksekliğe düştüğünde, vakum serbest bırakılır ve bileşenler pedlere yerleştirilir. Genellikle bu yöntemi kullanmayız çünkü esnek değildir. Diğer bir yöntem ise, meme ile PCB kartı arasındaki anlık reaksiyon nedeniyle basınç sensörünün etkisi altında yerleştirmenin yumuşak bir şekilde gerçekleşmesini sağlamaktır, böylece yerleştirmemiz daha kolay ve sorunsuz olur. Emme memesi, üretim ve yerleştirmede sıklıkla kullandığımız bir ekipman parçasıdır. Genellikle bileşenlerle temas halindedir ve zamanla aşınır ve hasar görür. Bu nedenle, SMT yerleştirme makinelerinin emme memesinin malzemesi ve yapısı giderek daha fazla ilgi görmektedir. İlk zamanlarda alaşımlı malzemeler kullanılmış, daha sonra karbon fiber aşınmaya dayanıklı plastik malzemelere geçilmiştir. Daha gelişmiş memeler, memeleri daha dayanıklı hale getirmek için seramik malzemeler ve elmas kullanır.

Ana Özellikler

SMT (Yüzeye Montaj Teknolojisi) memesi, küçük elektronik bileşenleri almak ve yerleştirmek için kullanılan, elektronik bileşenler için otomatik yerleştirme ekipmanlarında kullanılan önemli bir araçtır. Farklı ihtiyaçlara göre birçok SMT memesi türü vardır, yaygın olanlar şunlardır:

Ek olarak, belirli yerleştirme gereksinimlerine göre seçilebilen ve kullanılabilen döner memeler, dirsek memeleri vb. gibi bazı özel meme türleri de vardır. Farklı memelerin farklı boyut ve şekillerdeki elektronik bileşenler için uygun olduğu unutulmamalıdır. Uygun meme tipini seçmek, yerleştirme işinin verimliliği ve kalitesi için çok önemlidir.

Juki serisi için parça numaralı göreceli memeler:

E35017210A0 JUKI MEME 101 ASSY Ø 1.0x0.4
E35027210A0 JUKI MEME 102 ASSY Ø 1.5x1.0
E35037210A0 JUKI MEME 103 ASSY Ø3.0x1.7
E35047210A0 JUKI MEME 104 ASSY Ø 4.0x3.2
E35057210A0 JUKI MEME 105 ASSY Ø 6.5x5.0
E35067210A0 JUKI MEME 106 ASSY Ø 9.0x8.0
E35517210A0 JUKI MEME 201 ASSY Ø 3.5x1.0
E35527210A0 JUKI MEME 202 ASSY Ø 5.5x3.2
E35537210A0 JUKI MEME 203 ASSY Ø 8.5x5.0
E35547210A0 JUKI MEME 204 ASSY Ø 9.0x8.0
E3600729000 JUKI MEME 500 Ø 0.7x0.4
E36017290A0 JUKI MEME 500 Ø 0.7x0.4
E36037290A0 JUKI MEME 500 Ø 1.6x1.0
E36047290A0 JUKI MEME 500 Ø 3.5x1.7
E36057290A0 JUKI MEME 500 Ø 5.0x3.2
E36067290A0 JUKI MEME 500 Ø 8.5x5.0
E36077290A0 JUKI MEME 500 Ø 9.0x8.0
E36087290A0/40011046 JUKI MEME 500 ASSY Ø1.0 X 0.5
E36007290A0/40001339 JUKI MEME 501 ASSY Ø 0.7x0.4
E36017290A0/40001340 JUKI MEME 502 ASSY Ø 0.7x0.4
E36027290A0/40001341 JUKI MEME 503 ASSY Ø1.0x0.6
E36037290A0/40001342 JUKI MEME 504 ASSY Ø1.5/1.0
E36047290A0/40001343 JUKI MEME 505 ASSY 3.5/1.7
E36057290A0/40001344 JUKI MEME 506 ASSY Ø5.0/3.2
E36067290A0/40001345 JUKI MEME 507 ASSY Ø8.5/5.0
E36077290A0/40001346 JUKI MEME 508 ASSY Ø8.5 /5.0
E36077290A0/40025165 JUKI MEME 509 ASSY Ø0.1/0.4
E36157290A0 JUKI MEME 510 ASSY Ø1.5/0.6
E36167290A0 JUKI MEME 511 ASSY Ø2.0/1.2
E40017210A0 JUKI ALMA MEME
E40027210A0 JUKI ALMA MEME
E40057210A0 JUKI ALMA MEME
E40067210A0 JUKI ALMA MEME
E40077210A0 JUKI ALMA MEME
E40087210A0 JUKI ALMA MEME
E40097210A0 JUKI ALMA MEME
E40107210A0 JUKI ALMA MEME
E40117210A0 JUKI ALMA MEME
E40127210A0 JUKI ALMA MEME
E40137210A0 JUKI ALMA MEME
E40147210A0 JUKI ALMA MEME
E40167210A0 JUKI ALMA MEME
E40177210A0 JUKI ALMA MEME
E40187210A0 JUKI ALMA MEME
E40207210A0 JUKI ALMA MEME
E40217210A0 JUKI ALMA MEME
E40227210A0 JUKI ALMA MEME
E40237210A0 JUKI ALMA MEME
E40247210A0 JUKI ALMA MEME
E40257210A0 JUKI ALMA MEME
E40267210A0 JUKI ALMA MEME
E40277210A0 JUKI ALMA MEME
E40287210A0 JUKI ALMA MEME
E40297210A0 JUKI ALMA MEME
E40307210A0 JUKI ALMA MEME
E40317210A0 JUKI ALMA MEME
E40337210A0 JUKI ALMA MEME
E40347210A0 JUKI ALMA MEME
E40357210A0 JUKI ALMA MEME
E40367210A0 JUKI ALMA MEME
E40377210A0 JUKI ALMA MEME
E40387210A0 JUKI ALMA MEME
E40397210A0 JUKI ALMA MEME
E40417210A0 JUKI ALMA MEME
E40427210A0 JUKI ALMA MEME
E40437210A0 JUKI ALMA MEME
E40447210A0 JUKI ALMA MEME
E40457210A0 JUKI ALMA MEME
E40467210A0 JUKI ALMA MEME
E40477210A0 JUKI ALMA MEME
E40487210A0 JUKI ALMA MEME
E40497210A0 JUKI ALMA MEME
E40507210A0 JUKI ALMA MEME
E40517210A0 JUKI ALMA MEME

Ayrıca sıcak satışta bu marka memelerimiz de var:

Meme özellikleri
