V-CUT PCB Pneumatik PCB Depanelizer, kolay çalıştırma için ayarlanabilir bıçak yüksekliği ile

V-CUT PCB Pneumatik PCB Depanelizer, kolay çalıştırma için ayarlanabilir bıçak yüksekliği ile

Marka Adı:	HSTECH
Model Numarası:	HS-310L
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

Pnömatik PCB depanelizer

Diğer adı:

V-cut PCB Ayırıcı

Voltaj:

AC100-240V

PCB Uzunluğu:

0 ~ 360 mm

PCB kalınlığı:

0,1~2,0 mm

Parça Üst Yüksekliği:

40mm(maks.)

Parça alt yüksekliği:

20mm(maks.)

Kullanımı:

PCB Kurulu, alüminyum Levha, Kesim V-kesim Pcb, LED Kurulu

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Vurgulamak:

V-Cut PCB Panelerinden Arındırma Ekipmanı

Düzenlenebilir Blade Height PCB Panel Çekme Ekipmanı

Basit Çalışma PCB Depaneling Ekipmanı

Ürün Tanımı

V-CUT PCB Pnömatik PCB Depanelizerkolay çalıştırılması için ayarlanabilir bıçak yüksekliği ile

Giriş:

1Pnömatik olarak çalıştırılan ve elektrikle kontrol edilen, örnek tasarımı makinede sensör cihazı var, en düşük kesim gerilimleri ile bir kez kesme tahtası.HS-310 ayrı hassas SMD PCBA veya ince levhalar için geçerlidir.

2Düz bıçak tipi ayırıcı makineler, önyüklenmiş panellerin bükülmesi veya gerilme gerginliği olmadan dikkatli bir şekilde ayrılması için tasarlanmıştır.Seramik kondansatörler gibi hassas SMD bileşenleri bile ayrı işlemde hasar görmez.Ürünlerin kalitesini arttırmak.

3Kılıcın özel tasarımı sayesinde kenarlarına yakın yerleştirilmiş yüksek bileşenleri olan levhalar güvenli bir şekilde ayrılabilir.çukurun içindeki panelleri kesmek için kenar şeklindeki bıçaklar kullanılırBu, 1 mm'den daha küçük kalınlıkta levhaların kesim gerginliği olmadan güvenli bir şekilde ayrılmasını sağlar.

Özellikleri:

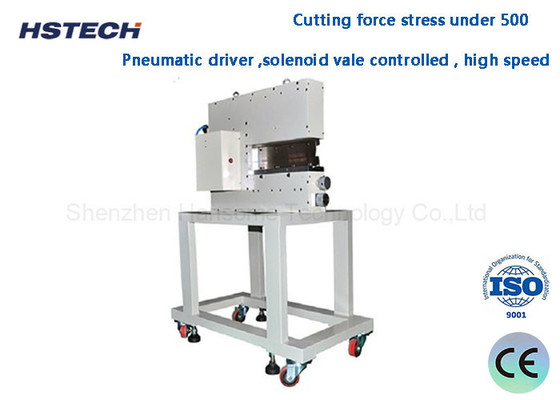

1Kesme gücü gerginliği 500'ün altında, Kesme işlemi sırasında titreşim ve gürültü yok, hassas bileşen hasarını önlemek için.

2Pnömatik şoför, solenoid val kontrolü, yüksek hız.

3Yukarı ve alt bıçak yüksekliği ayarlanabilir. PCB kartının yerleştirilmesi için boşluk makinenin üst tarafındaki düğmeyi ayarlayarak kolayca ayarlanabilir.

4.Aşağı bıçak yüksekliği ayarlama ön ve gerçek bölüm ayrı ayrı ayarlanabilir, değiştirmek ve bıçak daha kolay ayarlamak için shim gerekmez. bıçak daha fazla keskinleştirme, daha düşük maliyet olabilir.

5. PCB veya v-çukursuz ince plaka özel tepsiler ve durma konumlandırma cihazı önleyebilir.

6İşlem ve bakım da yetenekli olmayan personel tarafından yapılabilir.

Spesifikasyon:

Ürün Adı	PCB temizleyicisi
Model	HS-310L
Parça yüksekliği	En fazla 40 mm
Kısmen aşağı yüksekliği	En fazla 20 mm
Havalandırma	5kgf/cm
Çıkış	12.5 ton (toplam)
Verimli kesim uzunluğu	1-360 mm
Doğrusal bıçak boyutu	36043.56mm
PCB kalınlığı	0.1mm~2.0mm ((V dalıyla) 0.1mm ~1.0mm ((V dalı olmadan))
Bıçak malzemesi	Yüksek kaliteli yüksek hızlı çelik alet ithal
Ayrım hızı	1-300mm/s
V kesimi kalınlığı	0.3-3.5mm
Hava tüketimi	200-400 ((L/dakikada)
Makine boyutu	700325400 mm
Ağırlık	130kg
Uygun bir tahta	Tüm V kesimi tahtaları

Uygulama Alanları:

1Elektronik Üretim
SMT (Yüzey Montaj Teknolojisi)
SMT üretim süreci sırasında, depaneling makinesi, daha sonra test ve paketleme için yama ve lehimlenmiş devre kartlarını ayırmak için kullanılır.

2Ar-Ge ve Prototipleme
Örnek Testleri
Yeni ürün geliştirmede, depanel makinesi, test ve değerlendirme için numuneleri hızlı bir şekilde ayırmaya yardımcı olur.

3. Küçük seri üretim
Esnek üretim
Küçük parti üretim ihtiyaçları için uygun olan, depaneling makinesi üretim esnekliğini artırmak için farklı gereksinimlere göre kesme parametrelerini ayarlayabilir.

4Tamir ve Hizmet
Devre kartı bakımı
Onarım işlemi sırasında, depanel makinesi, yedekleme ve onarım için devre dışı bırakılan bölümü ayırır.

Başvuru tabloları:

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 0

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 1

V-CUT PCB Pneumatik PCB Depanelizer, kolay çalıştırma için ayarlanabilir bıçak yüksekliği ile 3
