4 Eksenli vida bağlama makinesi, emici besleme ile çift Y platformu

4 Eksenli vida bağlama makinesi, emici besleme ile çift Y platformu

Marka Adı:	HSTECH
Model Numarası:	HS-SL5331
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	Banka havalesi, Western Union, Moneygram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

4 Eksenli vida bağlama makinesi

besleme:

Emme Beslemesi

Vida besleyici:

Tek veya özelleştirilmiş iki

Vidalar Uyumlu:

M1-M6 veya Özelleştirilmiş

Hareket aralığı:

500*300*300*100mm

Malzeme:

Alüminyum

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Vurgulamak:

4 Eksenli vida bağlama makinesi

Çifte Y platform vida bağlama makinesi

Süpürme besleme ile vida bağlama makinesi

Ürün Tanımı

4 Eksenli vida bağlama makinesi, emici besleme ile çift Y platformu

Tanıtım

Bu vida makinesi yaygın olarak kullanılan bir vida bağlama makinesi, birçok endüstri için uyumludur, akıllı telefon, bilgisayar, elektrikli cihaz, mobilya endüstrisi vb.Çifte çalışma istasyonu ile, tek vida sürücüsü ve tek besleyici, tüm makine besleme sistemi ve vida kilitleme sistemi içerir, vida düzenleme makinesinden sorumlu besleme parçası,İş verimliliğini artırmak amacıyla bir sırada düzenlenmiş nispeten basit bir vida türüdür.

Özellikleri

1, Geniş çapta kullanılır, küçük hacim, otomatik üretim hattını bağlayabilir, ürünün değiştirilmesi için uygundur.
2, Akıllı denetim fonksiyonu ile, denetim eksik kilitli, kararsız kilitli, gevşek vida ve benzeri.
3, Çift Y platformu, böylece operatör alternatif olarak yükleyebilir

4, 4 Eksen işlemi, hareket aralığı 500*300*300*100mm.
5, Yüksek düzeyde otomasyon derecesi, personelin hızlı bir şekilde ustalaşabildiği ve hata ayıklayabileceği kolay işleme.
6, dokunmatik ekran ekranı veya öğretmek kolye programlanabilir daha fazla işlem gerçekleştirmek, programlama ayarladıktan sonra, makine de yönetimi için kolay üretime konulabilir.

7, İşlem kolay, operatör aynı anda birkaç makine kullanabilir.

8Sızıntı tespit fonksiyonu ile, eğer bir vida yerine doldurulmamışsa, sürekli olarak doldurabilir veya alarm işlemini başlatabilir.

Mekanik yapı
Üç doğrusal eksen X/Y/Z ve R döner eksen dahil olmak üzere 4-DOF robot kolu tasarımı benimser
Mekanik yapı kompakt ve üretim hattına entegre edilmesi için uygun küçük bir alan işgal ediyor
Yüksek dayanıklılıklı, düşük durgunluklu rulmanlar ve şanzıman parçaları, esnek ve verimli hareketleri kullanır

Akıllı kontrol sistemi
Entegre endüstriyel sınıf PLC denetleyici, birden fazla programlama dilini destekler
İnsan-bilgisayar etkileşimli dokunmatik ekranla donatılmış, kullanımı kolay arayüz
Vuruş pozisyonunun otomatik olarak belirlenmesi ve vuruş sıkıştırma parametrelerinin optimize edilmesi gibi akıllı işlevlerle

vida sıkıştırma sistemi
Yüksek hassasiyetli elektrikli tornavida başını benimser ve tork sensörü ile donatılmıştır
Sıkıştırma kalitesini sağlamak için sabit kuvvet ve sabit hız gibi birden fazla sıkıştırma modunu destekler
Programlanabilir sıkıştırma tork, hız ve diğer parametrelerin kontrolü, farklı özelliklere sahip vidalar için uygundur

Görsel yönlendirme sistemi
Döşeme deliği konumunun otomatik olarak tanımlanmasını gerçekleştirmek için entegre yüksek çözünürlüklü CCD kamerası
Makine görüşü algoritması ile birlikte, otomatik olarak vida sıkıştırma yolunu düzeltir
vida sıkıştırma durumunu algılayabilir ve zamanında geri bildirim ve ayarlama sağlayabilir

Uygulama senaryoları
Yüksek hassasiyetli vida montajı gerektiren elektronik ürünlerin üretimi için uygulanabilir
Cep telefonları, bilgisayarlar ve ev aletleri gibi küçük elektronik ürünlerin montajı gibi.
Otomobil ve havacılık gibi endüstrilerde bağlayıcı montajı için de kullanılabilir

Özellikleri

Model	HS-SL5331
Üretim adı	4 Eksenli Otomatik vida kilitleme makinesi
Hareket aralığı ((X/Y1/Y2/Z)	500300300*100 mm
X/Y1/Y2 ekseninin hareket hızı	Kapalı döngü motoru: 1-800mm/s
Z ekseni hareket hızı	Kapalı döngü motoru: 1-300mm/s
X/Y1/Y2 ekseninde maksimum yük	Kapalı döngü motoru: 5KG
Z ekseni maksimum yük	Kapalı döngü motoru: 3KG
Güç kaynağı	AC110V/220V, 50/60Hz
Tekrar doğruluk	±0,02 mm
Doküman desteği	CAD CorelDraw
Uygun vidalar	M1-M6
Makine boyutu	746585800mm
Makine ağırlığı	65 kg

Ana parça markası

1Motor: Shinano 2, Rehber: Hiwin 3, Fotoelektrik anahtarı: Omron 4, Güç kaynağı: Meanwell

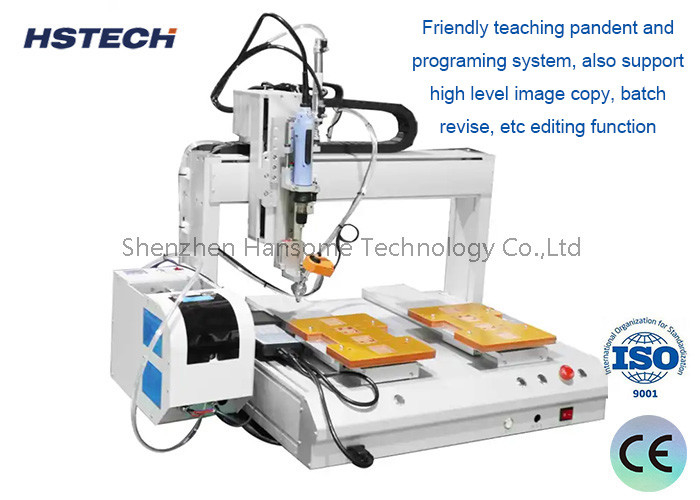

4 Eksenli vida bağlama makinesi, emici besleme ile çift Y platformu 0

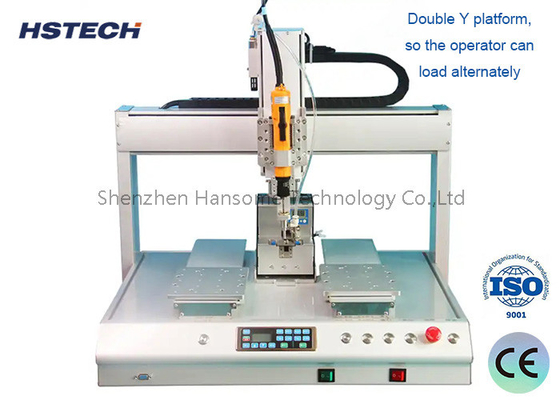

4 Eksenli vida bağlama makinesi, emici besleme ile çift Y platformu 1
