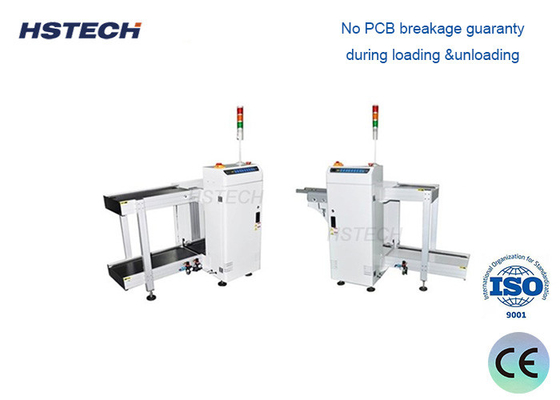

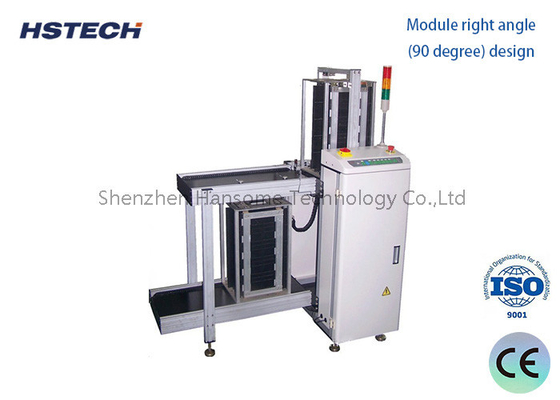

Gerçek Renkli Dokunmatik Ekran Kontrolü PCB Yükleyici Kule Işık Ekranı ile PCB İşleme Ekipmanı

Gerçek Renkli Dokunmatik Ekran Kontrolü PCB Yükleyici Kule Işık Ekranı ile PCB İşleme Ekipmanı

Bu makine, SMT üretim hattının başlangıcı için, PCB'leri dergiden aşağıdaki makinenin konveyörüne iterek kullanılır.

Tanım ve işlev:
PCB yükleyicisi, PCB'nin (basılı devre kartı) otomatik olarak yüklenmesi için özel bir ekipmandır.
Ana fonksiyonu, hammadde rafından malzemeleri otomatik olarak almak ve onları üretim hattına veya sonraki işlem ekipmanlarına doğru bir şekilde yüklemektir.

Çalışma prensibi:
PCB yükleyicisi genellikle raf, vakum emme fincanı, XY servo platformu ve diğer bileşenlerden oluşur.
Emme fincanı, PCB kartını vakum negatif basıncıyla emiyor ve platform PCB kartını rafdan belirtilen konuma götürmek için hareket yörüngesini doğru bir şekilde kontrol ediyor.
PCB yükleme işleminin hızlı ve verimli olmasını sağlamak için tüm işlem kontrol sistemi tarafından otomatik olarak tamamlanır.

Ana özellikleri:
Yüksek düzeyde otomasyon: El işlemi olmadan tamamen otomatik PCB seçimi ve yerleştirimi.
Yüksek yükleme doğruluğu: ±0.05mm içinde tekrarlanabilir konumlandırma doğruluğu.
Güçlü uyarlanabilirlik: emme fincanının konumu farklı PCB boyutlarına göre otomatik olarak ayarlanabilir.
Yüksek verimlilik: Tek bir makinenin ortalama yükleme verimliliği 300-500 parçaya/saata ulaşabilir.
İşgücü maliyetlerini tasarruf edin: manuel yüklemenin emek yoğunluğunu büyük ölçüde azaltın.

Uygulama senaryoları:
PCB imalatı: çıplak levhaları otomatik olarak SMT yama ekipmanlarına, dalga lehimleme makinelerine vb. yükler.
Elektronik montaj: montajlı PCB kartlarını test ekipmanlarına, ambalaj ekipmanlarına vb. yükleyin.
Onarım ve onarım: onarılan PCB kartlarını onarım ekipmanına hızlı ve doğru bir şekilde yükleyin.

Spesifikasyon

FYemekler

1, Gerçek renk dokunmatik ekran kontrolü

2, Mitsubishi PLC

3, Magazin kapasitesi: üst 1, alt 1 veya özel

4Seçim alanı: 10mm, 20mm, 30mm, 40mm

5PCB taşıma yönü: L - R, veya R - L, isteğe bağlı

6, Manual/Automatik çalıştırma modunun seçimi

7, Ön ray sabit veya arka ray sabit, isteğe bağlı

8, SMT uygulaması için standart yükseklik ((920±20mm)

9, kule ışığı göstergesi

10, SMEMA sinyali
