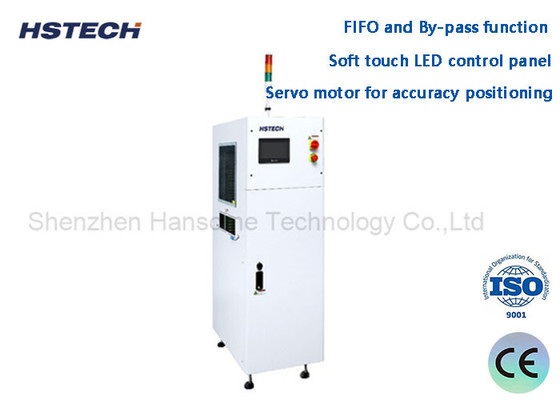

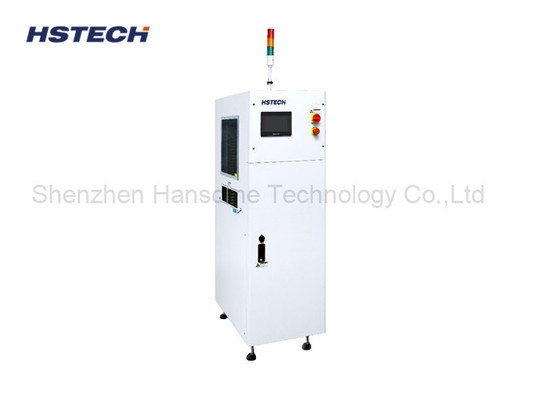

SMEMA sinyali ile SMT hattı için yüksek kaliteli çok fonksiyonel dikey PCB tamponu

SMEMA sinyali ile SMT hattı için yüksek kaliteli çok fonksiyonel dikey PCB tamponu

PCB tampon makinesi, elektronik üretim sürecinde üretim hattındaki basılı devre kartının (PCB) akışını ve tamponlamasını yönetmek ve kontrol etmek için kullanılan otomatik bir ekipmandır.

PCB tampon makinelerinin ana işlevi, üretim hattının verimli çalışmasını sağlamak için farklı çalışma istasyonları arasındaki PCB akışını dengelemek ve kontrol etmektir.Genellikle üretim hattındaki kilit yerlerde bulunur., örneğin yerleştirme makinesinden önce ve sonra ve farklı çalışma istasyonları arasındaki çalışma ritmine uyum sağlamak için PCB'lerin giriş ve çıkış hızını ayarlamak ve dengelemek için kullanılır.

Aşağıda PCB tampon makinesi için ayrıntılı bir giriş:

İşlevler ve fonksiyonlar:
PCB üretim hattında ara tampon veya depolama olarak hizmet eder.
Üretim hattının süreç akışına uymak için çeşitli özellik ve boyutlarda PCB kartlarını geçici olarak saklayabilir ve önbelleğe alabilir.
PCB kartlarının bir işlemden diğerine aktarıldığında aşırı miktarda birikmemesini veya üretimi kesmemesini sağlamak.

Ana yapı ve çalışma prensibi:
Otomatik yükleme ve boşaltma mekanizması, PCB depolama rafları, taşıyıcı bant ve diğer bileşenlerden oluşur.
Bilgisayar kontrol sistemi aracılığıyla PCB kartlarının otomatik giriş, depolama ve çıkışını yönetmek.
PCB levhalarını yakalamak için mekanik kollar veya emici fincanlar kullanın ve saklama için çok katmanlı raflarda saklayın.
Gerekirse, PCB kartı rafdan çıkarılır ve otomatik olarak bir sonraki işlemi gerçekleştirmeye taşınır.

Ana performans göstergeleri:
Önbellek kapasitesi: Farklı seviyelere ve uzunluklara sahip raflar gerçek ihtiyaçlara göre yapılandırılabilir.
Taşıma hızı: Dakikada düzinelerce PCB kartı önbelleğe alınabilir/taşınabilir.
Pozisyonlama doğruluğu: PCB kartını hasarın önlenmesi için doğru bir şekilde konumlandırabilir.
Uygulanabilir PCB boyutu: küçük PCB'den büyük PCB kartına kadar işleyebilir.

Uygulama senaryoları:
Otomatik SMT (yüzey montajı) üretim hatlarına uygulanır.
PCB üretiminde, tekrar akış lütleme, test ve diğer süreçlerde ara tampon olarak kullanılır.
Elektronik ürün üretiminde, iletişim ekipmanlarında, havacılık ve diğer endüstrilerde yaygın olarak kullanılır.
Üretim hatlarının esnek üretim ve otomasyona ulaşmasına yardımcı olmak ve üretim verimliliğini artırmak.

PCB tamponlarının avantajları şunlardır:

1Üretim hattını dengele: PCB'lerin akışını ve tamponlamasını kontrol ederek, PCB tamponlama makineleri üretim hattındaki farklı iş istasyonları arasında çalışma hızını ve ritmini dengeleyebilir.üretim sıkıntılarının ve iş istasyonları arasındaki tıkanıklıkların önlenmesi.

2Verimliliği iyileştirin: PCB'lerin akışını ve tamponlamasını optimize ederek, PCB tampon makineleri üretim hattının duraklama süresini ve bekleme süresini en aza indirebilir ve böylece üretim verimliliğini ve verimliliğini artırabilir.

3Hataları azaltın: PCB tampon makineleri, PCB kaosundan veya hatalarından kaynaklanan üretim sorunlarını ve kusurları azaltarak PCB'lerin sırasını ve durumunu etkili bir şekilde yönetebilir ve kontrol edebilir.

Özellikleri

1, FIFO ve By-pass fonksiyonu ile veya birden fazla fonksiyona ayrılmış.

2Yumuşak dokunma LED kontrol paneli.

3, Servo motor kullanılarak doğru konumlandırma.

4Geniş ayarlama için, pürüzsüz ve istikrarlı.

5Tüm makine küçük hacimli, fazla fabrika alanı almaz.

6, SMEMA iletişim arayüzü, diğer otomasyon ekipmanı ile bağlanabilir.

7, Makine durumunu göstermek için üç renkli LED ekran.
