Ürün ayrıntıları

Evde Ürünler

Yüksek Hızlı Pnömatik PCB Panelerden Arındırma Ekipmanı Tam SMD PCBA veya İnce Plaklar için

Marka Adı:	HSTECH
Model Numarası:	HS-310L
Moq:	1 set
fiyat:	pazarlık edilebilir
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

Pnömatik PCB depanelizer

Diğer adı:

V-cut PCB Ayırıcı

Voltaj:

AC100-240V

PCB Uzunluğu:

0 ~ 360 mm

PCB kalınlığı:

0,1~2,0 mm

Parça Üst Yüksekliği:

40mm(maks.)

Parça alt yüksekliği:

20mm(maks.)

Kullanımı:

PCB Kurulu, alüminyum Levha, Kesim V-kesim Pcb, LED Kurulu

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Ürün Tanımı

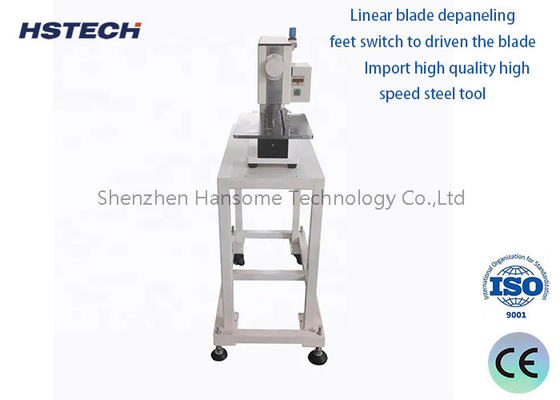

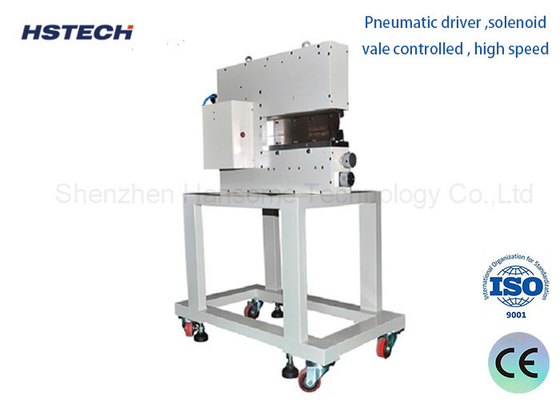

Yüksek Hızlı Pnömatik PCB Panelerden Arındırma Ekipmanı Tam SMD PCBA veya İnce Plaklar için

Giriş:

1Pnömatik olarak çalıştırılan ve elektrikle kontrol edilen, örnek tasarımı makinede sensör cihazı var, en düşük kesim gerilimleri ile bir kez kesme tahtası.HS-310 ayrı hassas SMD PCBA veya ince levhalar için geçerlidir.

2Düz bıçak tipi ayırıcı makineler, önyüklenmiş panellerin bükülmesi veya gerilme gerginliği olmadan dikkatli bir şekilde ayrılması için tasarlanmıştır.Seramik kondansatörler gibi hassas SMD bileşenleri bile ayrı işlemde hasar görmez.Ürünlerin kalitesini arttırmak.

3Kılıcın özel tasarımı sayesinde kenarlarına yakın yerleştirilmiş yüksek bileşenleri olan levhalar güvenli bir şekilde ayrılabilir.çukurun içindeki panelleri kesmek için kenar şeklindeki bıçaklar kullanılırBu, 1 mm'den daha küçük kalınlıkta levhaların kesim gerginliği olmadan güvenli bir şekilde ayrılmasını sağlar.

Özellikleri ve işlevleri

Çalışma prensibi:
Pnömatik PCB Depanelizer, PCBA panellerini silindir veya vakum emilimiyle bölmek için basınçlı hava kullanır.

Geleneksel mekanik kesimle karşılaştırıldığında, bu pnömatik bölme yöntemi PCBA kenarına zarar verme riskini büyük ölçüde azaltabilir.

Yüksek hassasiyetli bölme:
Pnömatik Depanelizer, her ayrı PCBA'nın boyutunun tutarlı olmasını sağlamak için PCBA kartının önceden belirlenmiş çizgisi boyunca doğru bir şekilde bölünebilir.
Bölme doğruluğu genellikle yüksek talep gören PCBA üretim ihtiyaçlarını karşılayan ± 0,1 mm'ye ulaşabilir.

Esnek uyarlama:
Ekipman, çeşitli boyutlarda ve şekillerde PCBA panellerini iyi esneklik ve uyarlanabilirlik ile işleyebilir.
Bölme hattı ve güç parametreleri gerçek üretim ihtiyaçlarına göre esnek bir şekilde ayarlanabilir.

Verimli üretim:
Pnömatik Depanelizer yüksek otomasyon ve basit işletim özelliklerine sahiptir.
PCBA bölme üretim verimliliğini büyük ölçüde artırabilir ve üretim döngüsünü kısaltabilir.

Düşük kayıp tasarımı:
Pnömatik bölme yöntemi, PCBA kenarındaki hasarı ve burr sorunlarını en aza indirebilir.
PCBA'nın verim oranını ve sonraki işlemlerin güvenilirliğini artırmak yararlıdır.

Spesifikasyon:

Ürün Adı	PCB temizleyicisi
Model	HS-310L
Parça yüksekliği	En fazla 40 mm
Kısmen aşağı yüksekliği	En fazla 20 mm
Havalandırma	5kgf/cm
Çıkış	12.5 ton (toplam)
Verimli kesim uzunluğu	1-360 mm
Doğrusal bıçak boyutu	36043.56mm
PCB kalınlığı	0.1mm~2.0mm ((V dalıyla) 0.1mm ~1.0mm ((V dalı olmadan))
Bıçak malzemesi	Yüksek kaliteli yüksek hızlı çelik alet ithal
Ayrım hızı	1-300mm/s
V kesimi kalınlığı	0.3-3.5mm
Hava tüketimi	200-400 ((L/dakikada)
Makine boyutu	700325400 mm
Ağırlık	130kg
Uygun bir tahta	Tüm V kesimi tahtaları

Başvuru tabloları:

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 0

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 1

Yüksek Hızlı Pnömatik PCB Panelerden Arındırma Ekipmanı Tam SMD PCBA veya İnce Plaklar için 2

Yüksek Hızlı Pnömatik PCB Panelerden Arındırma Ekipmanı Tam SMD PCBA veya İnce Plaklar için 4
