Tanıtım

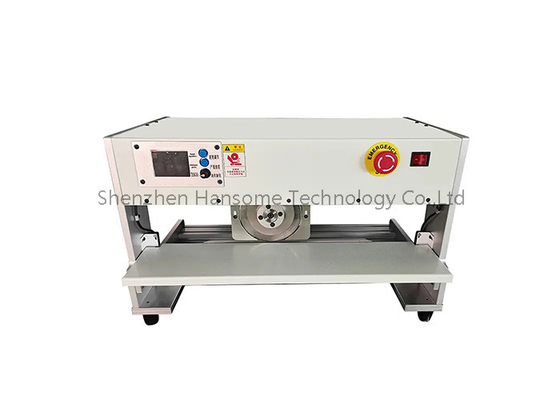

Bu makine ((HS-300) bıçağı hareket PCB ayırıcı, üst yuvarlak ve aşağı doğrusal bıçağı tasarımı kullanarak, kesmeden önce, doğrusal bıçağa v-kurça koymak,Yukarıdaki yuvarlak bıçak, mızrak kesmeyi bitirmek için hareket ediyor, kuvvet gerginliği nispeten düşük, tahta hareket etmek gerekmez tahta üzerindeki bileşenleri koruyacak, hasar önleyecektir.

Otomatik kart ayrım fonksiyonu
Ekipman, tüm PCB'yi bireysel PCB panellerine hızlı ve doğru bir şekilde kesebilen otomatik tablo ayrımcılık teknolojisini benimser.
Karton, robot kolu ve bıçağı ile bölünerek, kart ayrımı verimliliği ve üretim verimliliği büyük ölçüde iyileştirilir.

Esnek boyut uyarlanabilirliği
PCB kartının boyutuna göre hızlı bir şekilde ayarlanabilir, çeşitli özelliklere sahip PCB kartları için uygundur.
Desteklenen en fazla kart ayrım boyutu, çoğu SMT üretim ihtiyacını karşılayan 600mm × 400mm'dir.

Yüksek hassasiyetli tahta ayrımı
Yüksek hassasiyetli tahta ayrım mekanizması ve konumlandırma sistemi, her tahta ayrımının doğruluğunun ± 0,1 mm kadar yüksek olmasını sağlamak için kabul edilir.
Bölünme işlemi sırasında PCB kartına zarar vermemeyi veya kırılmayı etkili bir şekilde önleyebilir.

Güvenli ve güvenilir tasarım
Ekipman, operasyon güvenliğini artıran acil durma düğmeleri gibi güvenlik koruma cihazlarıyla donatılmıştır.
Tamamen kapalı tasarım, kesim sürecinde kalıntıların sıçramasını önler.

Çalıştırılması kolay
Ekipman, levha ayrım parametrelerini kolayca ayarlayabilen ve levha ayrım sürecini izleyebilen bir dokunmatik ekran kontrol paneli ile donatılmıştır.
Otomasyon derecesi yüksektir ve operatörün tek yapması gereken tablo ayrımını tamamlamak için PCB kartını yüklemektir.

Özellikleri

1, Bu makine V yuvasıyla her türlü tahtayı kesmek için kullanılabilir.

2Dayanıklı bıçak tasarımı, bıçak en az iki kez şekillendirilebilir.

3, Dairesel bıçak yüksekliği, farklı yükseklik bileşenlerine sahip farklı PCB türlerine uyacak şekilde ayarlanabilir.

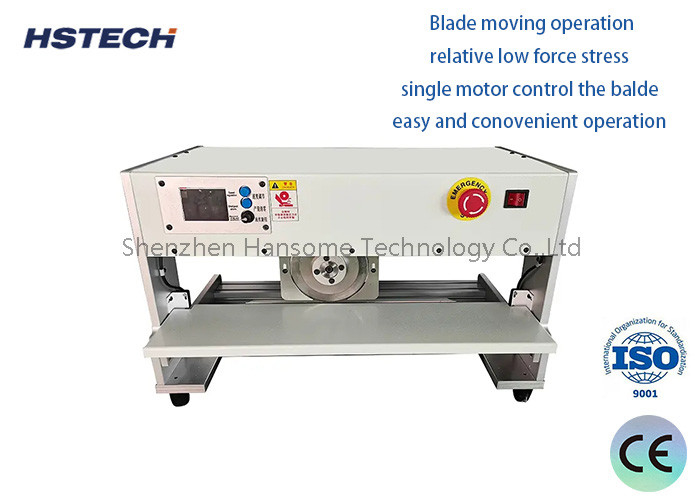

4Kılıç hareketli çalışması, nispeten düşük güç gerginliği, tek motor kontrolü, kolay ve rahat çalışması.

5İndüksiyon fonksiyonu ile, operatör hareket eden balde alanına dokunduğunda makine çalışmayı durduracaktır.

6, Güvenlik, çift koruyucu cihaz ile, güvenlik üretim sorunu için endişelenmenize gerek yok.

7Yüksek kaliteli ve sağlam bir bıçak kullanıyor.

Çalışma prensibi

Besleme mekanizması
PCB depaneling makinesi, SMT'nin depaneling makinesine monte edilmesinden sonra önce tüm kartı besleyecektir.
Besleme mekanizması, PCB kartını depaneling istasyonuna beslemek için bir taşıyıcı bant veya bir manipülatör kullanır.

Konumlandırma ve sabitleme
Depanel makinesi, PCB kartını doğru konumunu sağlamak için konumlandırma iğneleri veya vakum emiciyle sabitler.

Kesme mekanizması
Delaneling makinesinin temel bileşeni, genellikle yüksek hızlı dönen bir kesme bıçağından oluşan kesme mekanizmasıdır.
Kesme bıçağı önceden ayarlanmış bölme çizgisi boyunca PCB kartını hızlı ve doğru bir şekilde kesecektir.

Dendeneling toplamak
Kesildikten sonra, depaneling makinesi otomatik olarak ayrılmış tek PCB panellerini toplar.
Bu depaneller daha fazla test edilebilir, monte edilebilir ve diğer işlemler yapılabilir.

Otomatik Kontrol
Tüm denetleme işlemi robot kontrol sistemi tarafından tamamen otomatikleştirilir.
Kontrol sistemi, kesim işlemini farklı PCB levhalarının boyutuna ve bölme hattı konumuna göre doğru bir şekilde kontrol edebilir.
