Çok fonksiyonel PCB tamponu PCB İşleme Ekipmanı SMT hattı için FIFO LIFO tamponu

Çok fonksiyonel PCB tamponu PCB İşleme Ekipmanı SMT hattı için FIFO,LIFO tamponu

Tanıtım

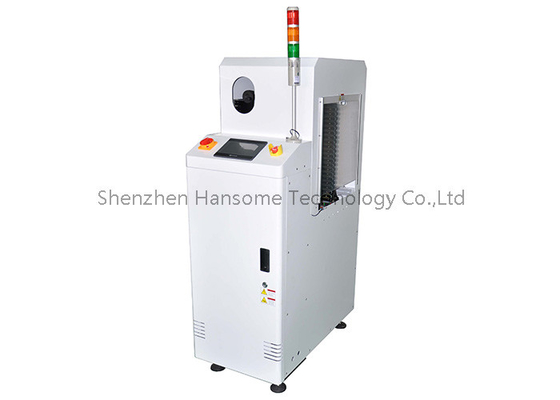

PCB tamponu, basılı devre kartlarını (PCB'ler) geçici olarak depolamak ve önbelleğe almak için kullanılan bir cihazdır.

Fonksiyon:
İşlenmiş PCB'yi daha sonraki işlemler için tampon sağlamak için almak ve geçici olarak depolamak.
Üretim ilerlemesine göre PCB'lerin depolama ve çıkarma sırasını otomatik olarak ayarlayın.
PCB'lerin düzenli ve sürekli olarak aktarılmasını sağlamak için üretim hattındaki diğer ekipmanlarla işbirliği yapın.
Üretim sürecinde hiçbir şeyin kaçırılmamasını veya karıştırılmamasını sağlamak için PCB durumunun izlenmesini sağlayın.

Ana özellik:
Depolama alanının çok katmanlı bir yapısını kullanarak, aynı anda çok sayıda PCB partileri depolanabilir.
Dahili otomatik aktarım mekanizmaları, örneğin konveyör kemerleri, dönen platformlar vb.
PCB konum algılama ve sınıflandırma tanımlama işlevleriyle donatılmıştır.
Farklı boyutlara ve PCB miktarlarına uyum sağlamak için programlanabilir kontrol.
Kompakt bir yapıya, küçük bir ayak izi ve üretim hattına entegre edilmesi kolaydır.
Işık engelleri, acil duraklamalar vb. gibi güvenlik koruma cihazları ile donatılmıştır.

Ana bileşen:
Depolama alanı: Depolama yoğunluğunu artırmak için çok katmanlı bir mimariyi benimser.
Aktarım mekanizması: PCB'nin otomatik giriş ve çıkışı için kullanılan konveyör bandı, rulo vb.
Bulma sistemi: konumlandırma ve tanımlama için sensörler, kameralar vb. dahil.
Program kontrol sistemi: Otomatik yönetimi elde etmek için PLC veya gömülü denetleyici.
Güvenlik koruma cihazları: ışık şebekeleri, acil durma anahtarları vb.

Uygulama senaryoları:
SMT üretim hattı: Tekrar akış lehimleme, inceleme ve diğer işlemler arasında PCB tamponlamasını sağlar.
Borlama/tin kaplama tel: farklı işlemler arasında PCB'nin düzenli bir şekilde aktarılmasını gerçekleştirin.
Otomatik montaj hatları: El montaj sitelerinde geçici PCB önbelleği sağlayın.
Test seansı: Test ekipmanından önce ve sonra PCB aşama ve kuyruklama sağlanmalıdır.

- Hayır.Teknik Ayrıntılar

Özellikleri

Özellikleri

1Dost canlısı yumuşak dokunuşlu LED zar kontrol panelini kullanın.

2. FIFO, LIFO, yükleyici, indiricisi, reddedici mod seçili.

3Hızlı, pürüzsüz ve hassas indeksleme.

4- Derginin hizasını sağlamak için pneumatik sıkıştırıcılar.

5Pnömatik basınç ayarlandı.

6Sınır sistemleri sağlanmıştır.

7Ek depo tamponlama kapasitesi talep üzerine mevcuttur.

8SMEMA uyumlu.

Makine çizimi

Uygulama

Bu birim SMD makinesi ve denetim ekipmanları arasında bir tampon olarak kullanılır
