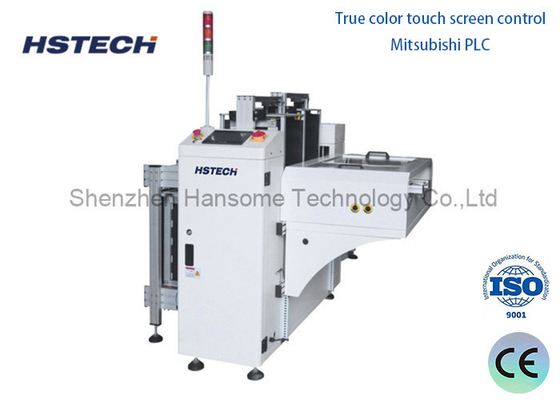

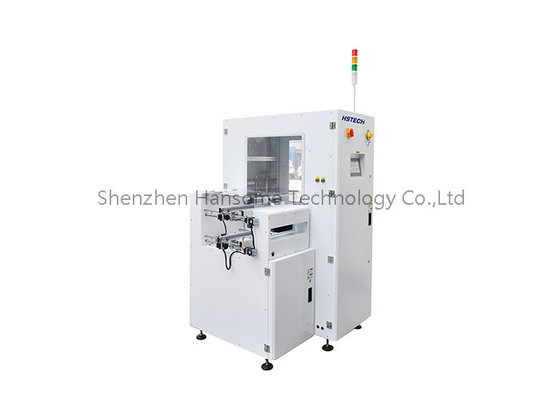

Kule Işık Ekranı Çift Demiryolu PCB Açıcı NG OK Açıcı SMEMA sinyali ile PCB İşleme Ekipmanı

Kule Işık Ekranı Çift Demiryolu PCB Açıcı NG OK Açıcı SMEMA sinyali ile PCB İşleme Ekipmanı

Tanıtım

Çift Demiryolu PCB Çıkartma cihazı, PCB tablolarını otomatik olarak boşaltmak için PCB (Yazdırılmış Devre Kartı, basılı devre kartı) montaj üretim hatlarında kullanılan bir cihazdır.

Aşağıdaki, çift raylı PCB açma makinelerinin genel çalışma ilkeleri ve özellikleri:

1Çift ray tasarımı: Çift raylı PCB yükleme makinesi genellikle çift ray tasarımı vardır, bir ray tamamlanmış PCB kartlarını üretim hattından boşaltmak için kullanılır,ve diğer yol, boş transfer levhalarını devamlı kullanım için montaj hattının başlangıç noktasına geri göndermek için kullanılır..

2Otomatik boşaltma: Bu ekipman, PCB panellerinin montaj hattından taşıyıcı kemerler veya diğer robot kol sistemleri aracılığıyla belirlenmiş yerlere boşaltılması için otomasyon işlevleriyle donatılmıştır.Burası bir depo alanı olabilir., bir denetim istasyonu veya bir sonraki üretim aşaması.

3.Durumlu ve güvenilir: Çift raylı PCB indirme cihazı, PCB kartlarının indirme sırasında istikrarını ve doğruluğunu sağlamak için istikrarlı bir yapıya ve kesin bir konumlandırma sistemine sahiptir.Bu zarar görmemek ve kötüye kullanmamak için yardımcı olur..

4Taşıma ve Hizalama: Ekipman genellikle PCB levhalarını güvenilir bir şekilde taşıyan ve doğru konuma hizalayan bir bant taşıyıcı sistemine sahiptir.Bu PCB kartının doğru boşaltma ve sonraki işleme sağlar.

5.Programlanabilir Kontrol: Çift Raylı PCB Çıkartıcı, gerektiği gibi programlanabilen ve ayarlanabilen bir kontrol sistemi ile donatılmıştır.boşaltma pozisyonu ve hizalama farklı PCB kart boyutlarına ve üretim gereksinimlerine göre ayarlanabilir.

Spesifikasyon

Özellikleri

1, Gerçek renk dokunmatik ekran kontrolü

2, Mitsubishi PLC

3, Magazin kapasitesi: üst 1, alt 1 veya özel

4Seçim alanı: 10mm, 20mm, 30mm, 40mm

5PCB taşıma yönü: L - R, veya R - L, isteğe bağlı

6, Manual/Automatik çalıştırma modunun seçimi

7, Ön ray sabit veya arka ray sabit, isteğe bağlı

8, SMT uygulaması için standart yükseklik ((920±20mm)

9, kule ışığı göstergesi

10, SMEMA sinyali

Uygulama senaryoları

SMT üretim hattının arka ucu:Yüzey montaj teknolojisi (SMT) üretim hattında, çeşitli elektronik bileşenler PCB kartına yerleştirme makinesi ile monte edilir.ve sonra geri akış lütleme gibi lehimleme işleminden sonra, PCB kartı, iki yollu PCB boşaltıcıya iletim hattından ulaşacaktır. Bu sırada boşaltıcı, PCB kartını SMT üretim hattından lehimlenmiş bileşenlerle boşaltacaktır,Ve sonra bir sonraki denetim bağlantısına aktarın., örneğin AOI (otomatik optik inceleme) ekipmanları, lehim kalitesini ve bileşen yerleştirilmesinin doğru olup olmadığını kontrol etmek için.

Otomatik üretim hatlarıyla entegrasyon:Çifte pistli PCB boşaltıcısı tüm otomatik PCB üretim sistemiyle iyi bir şekilde entegre edilebilir.İletişim arayüzleri (endüstriyel Ethernet arayüzü veya RS-485 arayüzü gibi) aracılığıyla üretim hattı kontrol sisteminden talimatlar alabilir., vb.), Örneğin boşaltmayı başlatmak, boşaltmayı durdurmak, ray genişliğini ayarlamak vb. Ayrıca, kendi durum bilgilerini de geri gönderebilir (örneğin ekipmanın normal şekilde çalışıp çalışmadığı,Bir hata olup olmadığını, boşaltılmış PCB kartlarının sayısı vb.) tüm üretim sürecinin akıllı yönetimini gerçekleştirmek için üretim hattı kontrol sistemine.
