Yüksek Hızlı ve Düşük Basınçlı PCB Panel Çekme Ekipmanı HS-300 5-360mm Kesme Uzunluğu için

Yüksek Hızlı ve Düşük Basınçlı PCB Panelerinden Arındırma Ekipmanı HS-300 5-360mm Kesme Uzunluğu için

Giriş:

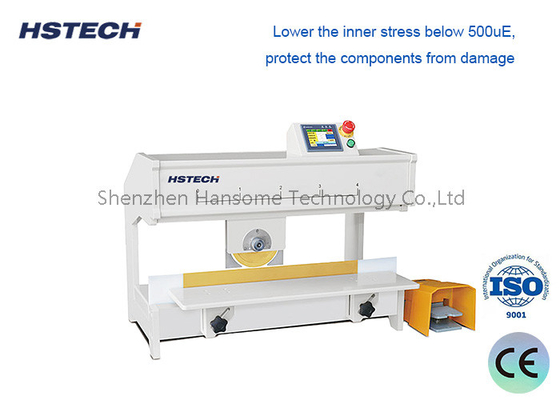

Bu PCB dekolte makinesi (HS-300) bıçak hareketli PCB ayırıcı, üst yuvarlak ve aşağı doğrusal bıçak tasarımı kullanır, kesmeden önce, v oluk doğrusal bıçak üzerine koymak,Yukarıdaki yuvarlak bıçak, mızrak kesmeyi bitirmek için hareket ediyor, güç gerginliği nispeten düşük, tahta hareket etmek zorunda değil tahta üzerindeki bileşenleri koruyacak, hasar önlemek.

1. Elektrikli hibrit tasarım, freze kesicisi kesme, özellikle hassas SMD ince plakaları kesmek için uygundur,Alüminyum devreler 2. Çeşitli kalınlıklarda PCB'ler için uygun gilotine tipi iş. Kesme vuruşu 2 mm'den azdır, bu nedenle operasyonel güvenlik konusunda endişe yoktur.Teneke çatlakların önlenmesi ve hassas parçaların hasarının önlenmesi için kesim sırasında üretilen iç gerilimi 180μST'den daha azına düşürmek. 4. V yarığının kenarı ve parçaları kesilebilir. Maksimum genişliği 0.3 mm ve yüksekliği 60 mm'dir. Araç aşınmadan sonra tekrar tekrar kesilebilir.

PCB tablosunu düzenleme makinesi sınıflandırması:

1- Kesme tipi bölme makinesi,

2. damgalama tipi bölme makinesi,

3. freze kesicisi tipi bölme makinesi,

4- Lazer bölme makinesi, 5. Gilotin tipi bölme makinesi.

Özellikleri:

1, Bu makine V yuvasıyla her türlü tahtayı kesmek için kullanılabilir.

2Dayanıklı bıçak tasarımı, bıçak en az iki kez şekillendirilebilir.

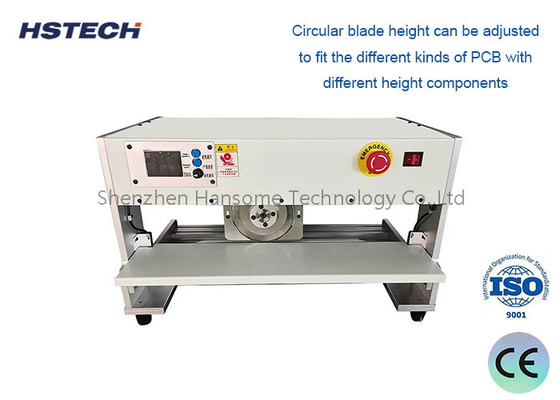

3, Dairesel bıçak yüksekliği, farklı yükseklik bileşenlerine sahip farklı PCB türlerine uyacak şekilde ayarlanabilir.

4Kılıç hareketli çalışması, nispeten düşük güç gerginliği, tek motor kontrolü, kolay ve rahat çalışması.

5İndüksiyon fonksiyonu ile, operatör hareket eden balde alanına dokunursa makine çalışmayı durduracaktır.

6, Güvenlik, çift koruyucu cihazla, güvenlik üretim sorunu için endişelenmenize gerek yok.

7, Uzun ömürlü, yüksek kaliteli iyi malzeme bıçağı kullanır

Avantaj ve dezavantajların karşılaştırılması

1. Bıçak tipi denetleme makinesi Avantajları: Düşük maliyetler dezavantajları: Sadece doğrusal denetleme yapabilir. Kaba kenarları vardır.

2. damgalama plaka bölme makinesi Avantajları: düşük başlangıç yatırım maliyeti ve hızlı hız. dezavantajları: Özel levhalar ve özel kalıplar gerekli olduğundan, sonraki maliyetler yüksektir. stresli.

3. freze kesicisi tipi plaka bölme makinesi Avantajları: Plakaları çok az stresle ve kesim kenarında hiç çürük olmadan herhangi bir şekle ayırabilir. dezavantajları: Büyük ilk maliyet.

4. Lazer kesme makinesinin avantajları: Aynı zamanda freze kesicisi tipi kesme makinesinin avantajlarına sahiptir ve stres olmadan mikro yarık PCB kartlarını yapabilir. dezavantajları: Makine pahalıdır.

5. Gilyotin tipi plaka parçalayıcı makine Avantajları: Tamamen pnevmatik (fabrikada yaygın olarak kullanılan hava basıncı), küçük boyutlu (desktop tipi), büyük çıkış,Herhangi bir genişlik ve kalınlıkta alüminyum substrat kesme kapasitesine sahip, ve çok uygun maliyetli.

Spesifikasyon:

Ayrıntılar
