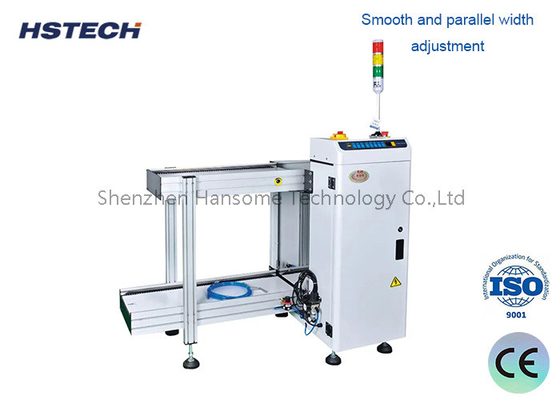

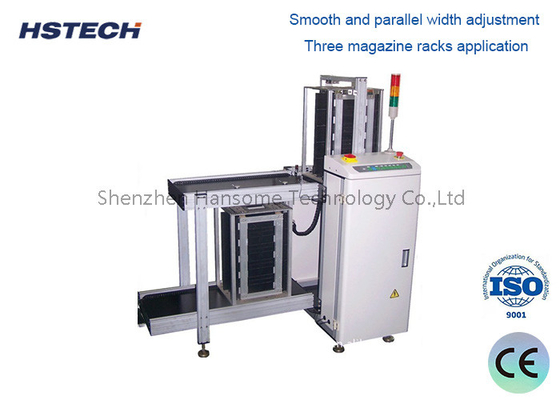

Dokunmatik Ekran PLC Kontrol Sistemi 6 Dergi Yükleme Yeteneği ile PCB Çıkartıcı İşleme Ekipmanı

Marka Adı:	HSTECH
Moq:	1 takım
fiyat:	negotiable
Ödeme Şartları:	D/P, T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 200 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

Çift Yollu Boşaltıcı

Garanti:

1 yıl

Kontrol:

dokunmatik ekran

optoelektronik anahtar:

Omron

Malzeme:

Alüminyum alaşımı

Uygulama:

Elektronik Montaj

Kontrol Sistemi:

PLC

Güç tüketimi:

200W

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 200 set

Ürün Tanımı

Dokunmatik Ekran PLC Kontrol Sistemi 6 Dergi Yükleme Yeteneği ile PCB Çıkartıcı İşleme Ekipmanı

Tanıtım:

SMT yükleme makinesi, elektronik ürünlerin SMT üretimi ve işlenmesi için gerekli bir tür üretim ekipmanıdır.Ana işlevi, monte edilmemiş PCB kartını SMT yükleme makinesine yerleştirmek ve kartı otomatik olarak emici makineye göndermektirSonra emme makinesi otomatik olarak PCB'yi lehimli pasta baskı makinesinin yoluna yerleştirir ve lehimli pasta baskı makinesine gönderir.

Lehimli pasta fırçalama işlemini gerçekleştirin:

1Güç kaynağını aç.

2Hedef rayın genişliği üretilecek PCB kartının genişliği ile tutarlı olana kadar ayarlayın.

2. Tahta besleme adımlarının sayısını ve tahta çıkış noktasının konumunu ayarlamak (manuel durumda olması ve kaldırma platformunun alt sınır pozisyonunda olması gerekir):

1. Adım mesafe ayarlama: Kaldırma düğmesine basın Pitch 1 2 3 4 seçin

2Kurul ayarlamaları:

3Üretilecek PCB'nin ortasındaki itme çubuğunu elle ayarlayın.

4. Makinenin tahtayı pürüzsüz besleyebileceğini doğrulayın (kart çıkış noktasının konumu)

5- Otomatik tuşa bas (otomatik geçiş)

6. Yeniden ayarlama düğmesine basın ( kaldırma platformu otomatik olarak alt sınır noktasına düşer ve sonra ilk plaka serbest bırakma noktasının konumuna yükselir)

7. Otomatik durum

Özellikleri:

1, PLC Kontrol sistemi

2Çift ray ve çift kaldırma platformlarının tasarımı

3, 6 depo yükleme kapasitesi

4PCB'yi sorunsuz ve istikrarlı bir şekilde aktarmak için tasarlanmış bir gaz devri

5, Standart SMEMA

Spesifikasyon:

Türü	DU-250	DU-300	DU-400	DU-500
Güç kaynağı	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz
Havalandırma	5kgf/C M2	5kgf/C M2	5kgf/C M2	5kgf/C M2
PCB Boyutu ((mm)	350*50~250	445*50~330	530*50~390	535*50~460
PCB Yönü	Soldan sağa veya sağdan sola	Soldan sağa veya sağdan sola	Soldan sağa veya sağdan sola	Soldan sağa veya sağdan sola
Dergi Boyutu ((mm)	335320565	460400565	535460565	535530565
Adım mesafeleri ((mm)	10,20,30,40	10,20,30,40	10,20,30,40	10,20,30,40
Taşıma Yüksekliği ((mm)	900±20	900±20	900±20	900±20
İletişim hızı	6m/s	10m/s	10m/s	10m/s
Ana motor gücü	440W	440W	440W	440W
Makine Boyutu ((mm)	151015301250	191016301250	216017601250	216019001250
Ağırlık ((kg)	320	350	380	410
