CCD Renk Hizalama Sistemi ve Cep Telefonu BGA Onarımı için ±0,01mm Montaj Hassasiyetine Sahip Yüksek Hassasiyetli Kademeli Motor BGA Yeniden Çalışma İstasyonu

Marka Adı:	HSTECH
Model Numarası:	HS-800
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

BGA yeniden işleme istasyonu

Garanti:

1 Yıl

Kontrol:

Dokunmatik ekran

PLC:

Mitsubishi

Röle Markası:

Schneider

optoelektronik anahtar:

Omron

Malzeme:

Alüminyum alaşımı

Durum:

Yeni

Kalınlık:

0,6-4,0 mm

Sinyal:

Smema

Başvuru:

Elektronik Montaj

Renk:

Gümüş

Kontrol Sistemi:

PLC

OEM/ODM:

Mevcut

Güç Tüketimi:

200W

Güç kaynağı:

AC220V

Hava basıncı:

4-6 bar

Hız:

200-300 adet/dak

Tip:

Otomatik

Ağırlık:

220/240kg

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Vurgulamak:

Adımlı Motor PCB Taşıma Ekipmanı

CCD PCB Taşıma Ekipmanı

Ürün Tanımı

Yüksek Hassasiyetli Step Motor PCB İşleme Ekipmanı CCD Renk Hizalama Sistemi

Entegre CCD renk hizalama teknolojisi ile mobil telefon onarımı ve hassas elektronik bileşen işleme için tasarlanmış gelişmiş BGA yeniden işleme istasyonu.

Teknik Özellikler

Model	HS-800
Isıtıcı Gücü	Üst ısıtıcı 1200W (Maks), alt ısıtıcı 1200W (Maks)
Alt Ön Isıtma	IR 5000W
Sıcaklık Kontrolü	K-tipi termokupl, kapalı döngü kontrolü
Konumlandırma Yöntemi	Dış veya konum deliği
Genel Boyutlar	970mm × 700mm × 830mm
PCB Boyut Kapasitesi	650mm × 610mm
BGA Boyut Aralığı	Maks 80mm × 80mm, Min 1mm × 1mm
PCB Kalınlık Aralığı	0.3 - 5mm
Montaj Hassasiyeti	±0.01mm
Makine Ağırlığı	140kg

Temel Özellikler

Otomatik lehimleme ve sökme fonksiyonlarına sahip entegre sıcak hava başlığı ve montaj başlığı tasarımı
Üst ısıtıcılar, daha hızlı ısıtma, eşit sıcaklık dağılımı ve hızlı soğutma (50-80°C) için sıcak hava sistemi kullanır
Tam IR kapsamı için senkronize yukarı ve aşağı harekete sahip üç bağımsız ısıtıcı
Yüksek hassasiyetli kaydırıcı sistemi, doğru BGA ve PCB montaj hizalaması sağlar
Alt ön ısıtma tablası için birinci sınıf Alman ithal ısıtma malzemeleri
Güvenli PCB işleme için ön ısıtma tablasının, sıkıştırma cihazının ve soğutma sisteminin entegre X ekseni hareketi
Hızlı ve kolay hizalama için motor kontrollü X ve Y ekseni hareketi
Hizalama hassasiyetini korumak için kamera ve ısıtma platformları için çift rocker kontrolü
İnce ayarlı emme nozülü ile dahili 360° dönen vakum pompası
Basınç kontrolü (10 grama kadar) ile otomatik BGA toplama ve montaj yüksekliği tespiti
Bölünmüş görüş, yakınlaştırma, otomatik odaklama ve 22x optik yakınlaştırmaya sahip yüksek çözünürlüklü renkli optik görüş sistemi

Uygulamalar

Cep telefonları, sabit diskler, klavyeler, elektronik oyuncaklar, bilgisayarlar, DVD oynatıcılar, plastikler, elektrikli ev aletleri, iletişim ekipmanları, motorlar, tabletler, dizüstü bilgisayarlar, dijital kameralar, uzaktan kumandalar, telsizler ve çeşitli elektronik bileşenler için idealdir.

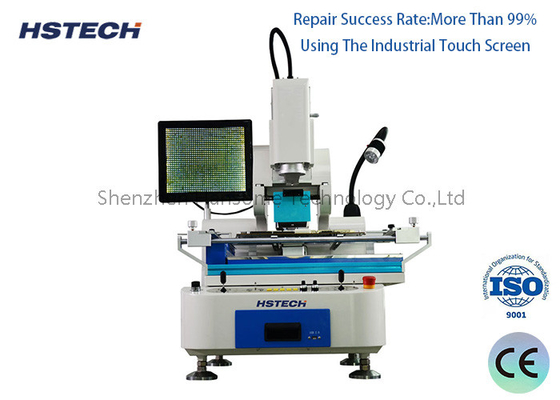

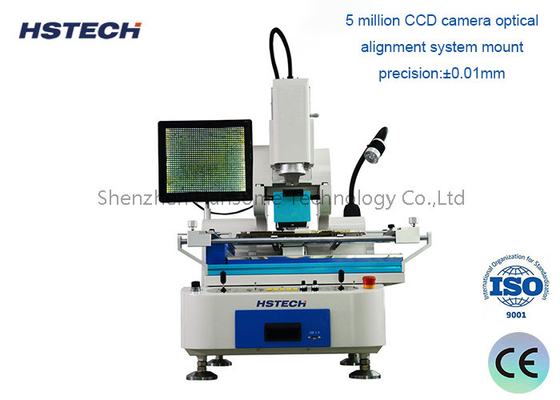

Ürün Resimleri
