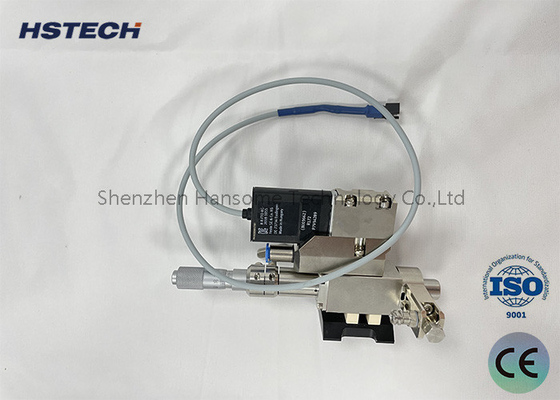

0~2.0Kpa PUR Jetting Valve HS-PF-PUR 30cc, 100cc, 300cc için uygundur

0~2.0Kpa PUR Jetting Valve HS-PF-PUR 30cc, 100cc, 300cc için uygundur

İlke ve Kontrol

30CC PUR Jetting Valve
1.PUR enjeksiyon valfi bir davul ısıtma modülü, basınçlı kapak modülü, bir nozzle ısıtma modülü, bir akış yolu modülü, bir valf gövde modülü ve bir ısı dağılım modülüden oluşur.

2Fıçı ısıtma modülü, fıçıyı ve kontrol edilebilir sıcaklıkta tek aşamalı ısıtmayı taşır.

3Basınçlı kapak modülü davulları mühürler ve basınçlandırır ve kontrolör aracılığıyla çıkış basıncını kontrol eder.

4.Sıcaklık dağılma modülü ısıyı dağıtır ve valf gövdesinden gelen gürültüyü azaltır.

5Piyoelektrik enjeksiyon valfi modüler bir tasarıma sahiptir, jel ile temas eden parça koşucu modülü olarak tasarlanmıştır.ve gel ile temas etmeyen parça, valf gövde modülü olarak tasarlanmıştır..

6Akış yolu modülü, farklı uygulamalarda dağıtım gereksinimlerini karşılamak için değiştirilebilir.

7.Seri dümen çapları (40μm'den 500μm'e kadar).

8Düzeler düz jet tipi, iğne tipi ve uzatma tipi olarak sınıflandırılır.

9Koşucu modüllerin düzenli olarak ultrasonik bir temizleyicide temizlenmesi gerekir. Mühürler organik çözücülere batırılmamalıdır. Mühürlerin hasar görmesini önlemek için nozellerin temizlenmesi için özel araçlar gereklidir..

Jet Valve Kontrolörü
1Dokunmatik ekran, piezoelektrik enjeksiyon valfini ve dağıtım sistemini kontrol eder, güçlü, güvenli ve güvenilir MES iletişimini destekler.

2Dokunmatik ekran grafik kontrol modunu benimser, dağıtım sisteminin bileşenleri ve kontrol ekran fonksiyonu, özlü ve sezgisel olan grafiksel olarak görüntülenir.

3.Şırınga ısıtma cihazı: Şırınga dağıtmadan önce uygun bir ısıtıcıya ısıtılmalıdır.

4Düzede ısıtma, gelin en iyi performansını karşılamak için jelin sabit sıcaklığını korur.

Fıskiyle ve varil ile ısıtma

1Çöğüzün dağıtılmadan önce uygun bir sıcaklığa kadar ısıtılması gerekmektedir.

2Düzede ısıtma, gelin en iyi performansını karşılamak için jelin sabit sıcaklığını korur.

Spesifikasyon

Avantajlar

1Fıçı ısıtma farklı hacimli 30cc, 100cc, 300cc sıcak erimiş yapıştırıcı için uygundur.

2Modüler tasarım, parçaları değiştirmek kolaydır, basit hata ayıklama, çok çeşitli işlem uygulamaları.

3. püskürtme hacmi 0.3nL'ye kadar doğru olabilir, püskürtme yapışkan noktası tutarlılığı% 98'e kadar doğruluk sağlar.

4En az 0.17mm çizgi genişliği, en az 0.15mm nokta çapı sıcak erimiş yapıştırıcı püskürtme işlemi gerçekleştirilebilir.

5Piyasadaki herhangi bir hareket platformuna uyuyor.

Uygulama Alanı

SMT/FPC/PCB,Tasarım, düz ekran ekranı montajı, yarı iletken ambalajlama, LED endüstrisi, tıbbi ekipman endüstrisi,Markasız iç çamaşırı endüstrisi.
