Dokunmatik ekran 90 derece elektronik montaj için PCB dönüş taşıyıcı

Dokunmatik ekran 90 derece elektronik montaj için PCB dönüş taşıyıcı

Marka Adı: HSTECH
Model Numarası: HS-ZJ350
Moq: 1 set
fiyat: negotiable
Ödeme Şartları: Banka havalesi, Western Union, Moneygram
Tedarik Yeteneği: Ayda 100 set
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
CE
Ürün Adı:
90 derecelik PCB dönme taşıyıcı
Garanti:
1 yıl
Kontrol:
dokunmatik ekran
Malzeme:
Alüminyum alaşımı
Durum:
Yeni
Uygulama:
Elektronik Montaj
Güç kaynağı:
AC220V
Güç kaynağı:
AC220V
Ağırlık:
220/240kg
Ambalaj bilgileri:
ahşap paket
Yetenek temini:
Ayda 100 set
Vurgulamak:

90 derecelik PCB dönme taşıyıcı

,

Dokunmatik Ekran PCB Dönüş Taşıyıcı

,

Elektronik Montaj için PCB Dönüş Taşıyıcı

Ürün Tanımı

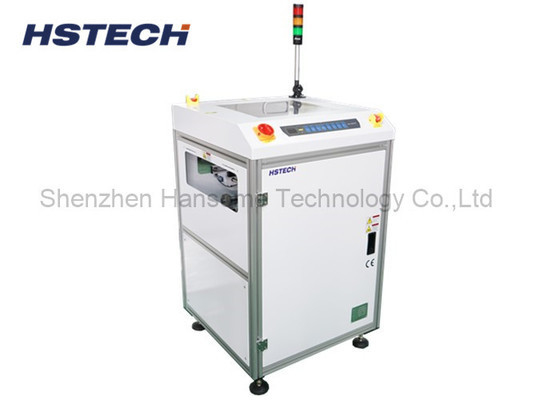

Elektronik Montaj için Dokunmatik Ekran 90 Derece PCB Dönüş Konveyörü


Giriş:


90 Derece PCB Dönüş Konveyörü, baskılı devre kartı (PCB) üretim hattı için özel olarak kullanılan otomatik bir taşıma cihazıdır. PCB kartlarının iletim yönünü değiştirmek için kullanılır, genellikle 90 derecelik bir dik açı dönüşü sağlar.


Uygulama:

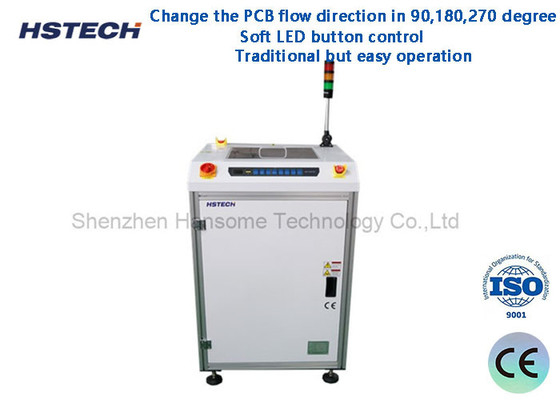

Bu ünite, üretim hattındaki PCB'lerin akış yönünü değiştirmek için kullanılır (90 derece, 180 derece veya 270 derece)


Özellikler:

1, Dahili tork sınırlayıcılı kapalı tasarım, yüksek güvenlik seviyesi sağlar.

2, Bakım sırasında donanıma erişim için üst güvenlik kapağı açılabilir.

3, Kullanıcı dostu kontrol düğmesi.

4, Pürüzsüz ve hassas dönüş.

5, Konveyörler arasındaki transfer boşluğunu en aza indirin.

6, PCB trafik akışları özelleştirilebilir.

7, Pürüzsüz ve paralel genişlik ayarı (vida mili).

8, SMEMA uyumlu.

Teknik Detaylar:


Fonksiyon Bu ünite, üretim hattındaki PCB'lerin akış yönünü değiştirmek için kullanılır (90 derece, 180 derece veya 270 derece)
Taşıma yüksekliği 910±20mm
Taşıma yönü S~D veya D~S
Çevrim süresi Yaklaşık 5 saniye
Ray sabit tarafı Ön taraf
Güç kaynağı AC100-230V,50/60Hz,tek faz
Hava basıncı 4-6bar
Hava tüketimi Maksimum 10L/dak
PCB kalınlığı Min 0.4mm
Sinyal SMEMA


Özellikler:

Model HS-ZJ350 HS-ZJ500
Verimli PCB uzunluğu 50*50~500*350mm 50*50~500*500mm
Makine boyutu 700*750*1200mm 840*890*1200mm
Ağırlık 150kg 180kg


Makine çizimi:

Dokunmatik ekran 90 derece elektronik montaj için PCB dönüş taşıyıcı 0


Dokunmatik ekran 90 derece elektronik montaj için PCB dönüş taşıyıcı 1

Dokunmatik ekran 90 derece elektronik montaj için PCB dönüş taşıyıcı 2


Dokunmatik ekran 90 derece elektronik montaj için PCB dönüş taşıyıcı 3
