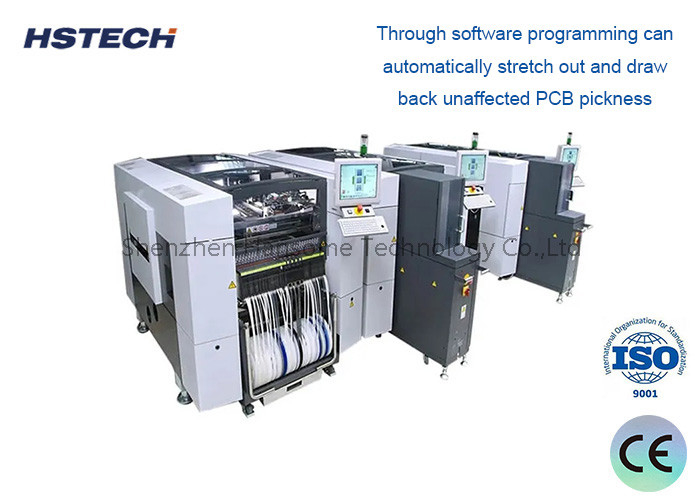

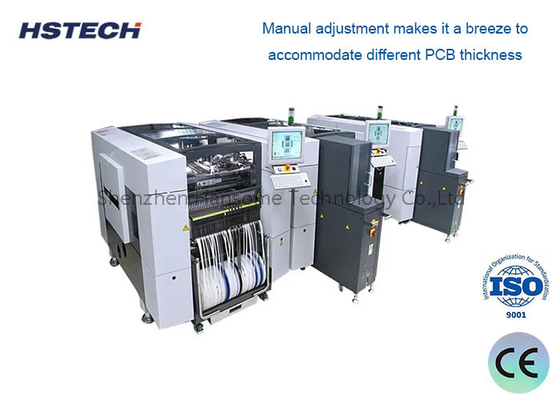

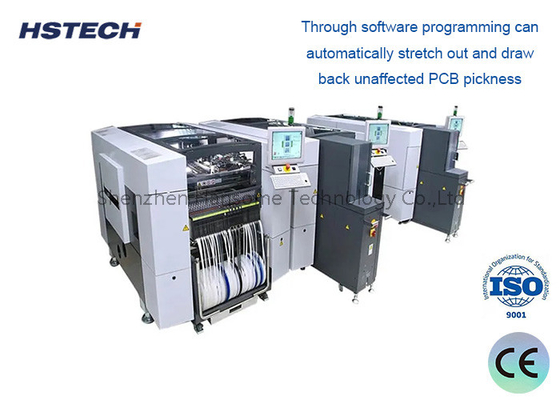

Manyetik Pin / Destek Blok & R-L Taşıma ile SMT Yapıştırıcı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,TUV,ROHS

Ürün Adı:

otomatik şablon yazıcısı

Diğer adı:

lehim pastası baskı makinesi

PCB boyutu:

50x50~400x340mm

Taşıma Yüksekliği:

900±40mm

Genişlik ayarı:

Otomatik

G/Ç Arayüzü:

KOBİ

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Ürün Tanımı

Manyetik Pin / Destek Blok & R-L Taşıma ile SMT Yapıştırıcı

Spesifikasyon

Model	G5
Şablon boyutu	370x370mm ((min boyut)
	737x737mm (maksimum boyut)
	20-40 mm (kalınlığı)
En fazla PCB boyutu	400x340mm
Min PCB boyutu	50x50mm
PCB kalınlığı	0.4-6mm
PCB duvarı	en fazla %1 PCB çaprazı
Taşıma yüksekliği	900±40 mm
Taşıma yönü	L-R, R-L
Taşıma hızı	Max 1500mm/s, ayarlanabilir
Taşıma yöntemi	Bir aşama
Uygulama genişliği	otomatik
I/O arayüzü	SMEMA
PCB konumlandırma (destek yöntemi)	Mıknatıs iğnesi/destek bloğu/yukarı-aşağı masa
PCB sıkıştırma sistemi	Yukarı sıkıştırma / yan sıkıştırma üzerinde patentli
Yazdırma başlığı	İki bağımsız motorlu baskı başlığı
Squeegee Basıncı	0.5~10Kg (Program Kontrolü)
Yazdırma Hızı	6-200mm/s
Yazdırma Kipi	Bir / İki kez
Squeegee tipi	Kauçuk / çelik Squeegee Blade ((Köşe 45°/55°/60°)
Temizlik Sistemi	Güçlendirilmiş vakum emici, kuru, ıslak, vakum üç mod
CCD FOV	8x6mm
Makine ayar aralığı	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Görüş	Yukarı / Aşağı Optik Yapı / CCD / Geometri Desen eşleşmesi
