60000RPM Paslanmaz Çelik Gövdeli PCB Ayırma Router Makinesi, 50x50~410x460mm Çalışma Alanı

60000RPM Paslanmaz Çelik Gövdeli PCB Ayırma Router Makinesi, 50x50~410x460mm Çalışma Alanı

Marka Adı:	HSTECH
Model Numarası:	AR-7mini
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union, D/P
Tedarik Yeteneği:	Ayda 50 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün adı:

Çevrimdışı PCBA Depaneling Yönlendirici

diğer isim:

Otomatik pcba ayırma makinesi

Fikstür:

GEREKLİ

Güç kaynağı:

AC380V, 50/60HZ

Çalışma Masası boyutu:

50x50~260x310mm(maks.)

PCBA Yükleme Yöntemi:

Manuel

Toz Toplayıcı:

standart konfigürasyon

Makine Gövdesi:

Paslanmaz çelik

Ambalaj bilgileri:

Ahşap kutu

Yetenek temini:

Ayda 50 set

Vurgulamak:

60000RPM PCB Ayırma Router Makinesi

Paslanmaz Çelik Gövde PCB Ayırıcı Makinesi

50x50~410x460mm Çalışma Boyutu PCB Kesim Makinası

Ürün Tanımı

AR-7 60000RPM PC Programlama PCB Ayırma Makinesi

Gelişmiş görsel öğretme ve programlama yetenekleriyle hassas PCB ayrımı için tasarlanmış Tek Platform 60000RPM PC Programlama PCB Ayırma Makinesi.

Teknik Özellikler

Model	AR-7	AR-7 mini
Güç kaynağı	AC380V, 50/60Hz, 3KW
Çalışma boyutu	50x50~410x460mm(maks)	50x50~260x310mm(maks)
Yükleme modu	Manuel
Kesme mili/hızı	5000~60.000 rpm
PCB kalınlığı	0.4-4mm
Ayırma hızı	1-100mm/s
Kesme hassasiyeti	±0.05mm
Sabitleme tipi	Fikstürler
Programlama	Görsel öğretme, çevrimiçi programlama
Frezeleme kiti	φ0.8~φ3.0 sağa dönüşlü, şaft Tungsten çelik
Toz toplama yöntemi	Alt toz toplama
Toz toplayıcı	3 fazlı, 380V, 1.2KW
Gürültü	<75dB
Kontrol sistemi	Endüstriyel PC
Mil markası	Almanya markası, Sycotec 4025
Servo motor	A5 serisi
Hareket kontrolü	4 eksenli hareket kontrol kartı
Kurşun vida	C5 taşlama vida kurşunu
Doğrusal kılavuz	P sınıfı sessiz kılavuz
Kamera	Almanya markası Imaging 40W endüstriyel kamera
Makine boyutu	700800930 mm	500650930mm
Ekran	17 inç

Ana Özellikler

Çevrimdışı otomatik ayırma özelliği
Kompakt PCBA yönlendirici tasarımı, küçük PCB'ler ve alan kısıtlı ortamlar için idealdir
Güvenli PCB tutma için özelleştirilmiş fikstürler

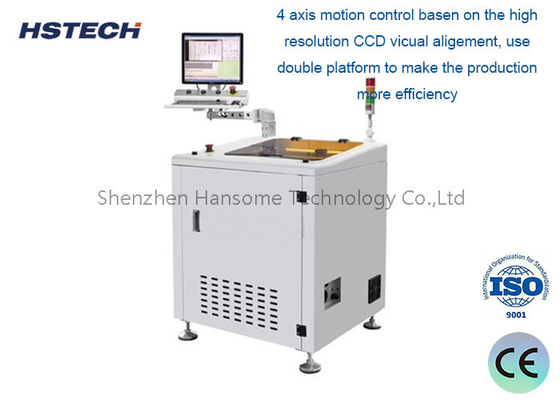

Hassas hizalama için entegre PC ve CCD görsel sistemi
Telafi ve entegre toz toplama ile programlama
Maksimum 410-510mm'ye kadar PCBA boyutlarını barındırır

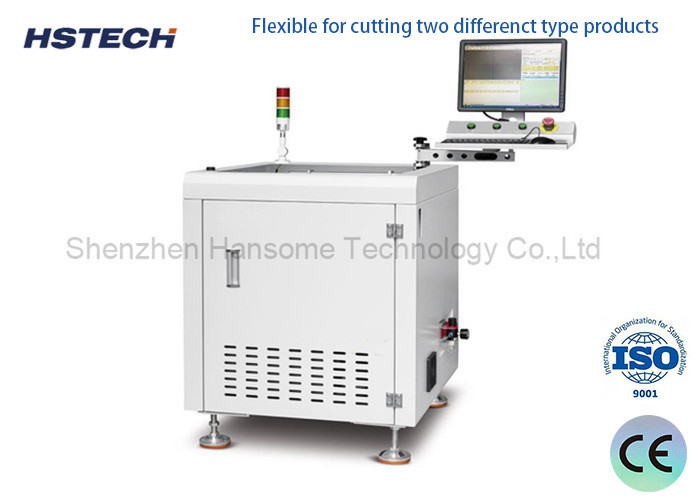

İki farklı ürün tipini kesmek için esnek çalışma
Manuel besleme/boşaltma için açık platform tasarımı, isteğe bağlı robot kol entegrasyonu

SMT Üretim Hattı Ekipmanları

Evrensel SMT Makinesi: Bileşenleri belirlenen PCB konumlarına monte etmek için programlanmış talimatları kullanır. SOP 28 pin veya daha büyük bileşenleri, yüksek hızlı makineler tarafından monte edilenleri de dahil olmak üzere işleyebilir. Rulo, disk ve tüp ambalaj bileşenlerini destekler. Yüksek hızlı makinelere kıyasla biraz daha yavaş kurulum hızıyla yüksek hassasiyet ve çok yönlülük sunar.

Reflow Lehimleme: Lehim pastası veya kırmızı tutkalı, pasta ve bileşenler arasındaki lehimlemeyi tamamlamak için optimize edilmiş sıcaklık eğrileriyle kullanır.

Boşaltıcı: Tamamlanmış kartları transfer hattı sistemi aracılığıyla dergilere aktarır.

Optik Muayene Cihazı: Otomatik optik muayene (AOI) sistemi, kamera taraması ve nitelikli parametre veritabanıyla görüntü karşılaştırması yoluyla yaygın kaynak kusurlarını tespit eder. Bakım personeli tarafından onarım için kusurları görüntüler ve işaretler.
