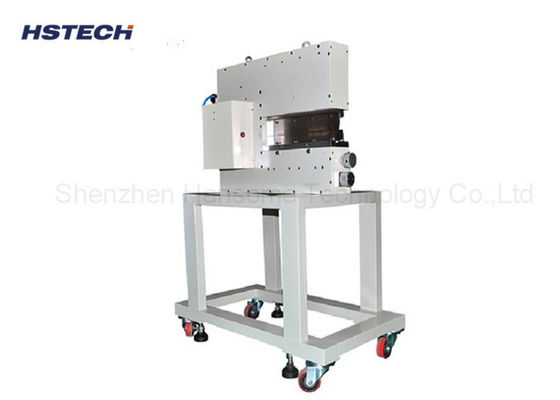

Pnömatik Gilyotin Blade PCB Separator, 40mm Yükseklik MAX, Kesme Basıncı < 500

Marka Adı:	HSTECH
Model Numarası:	HS-310L
Moq:	1 set
fiyat:	pazarlık edilebilir
Ödeme Şartları:	T/T, Western Union, MoneyGram, D/P
Tedarik Yeteneği:	Ayda 200 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

Pnömatik PCB depanelizer

Diğer adı:

V-cut PCB Ayırıcı

Voltaj:

AC100-240V

PCB Uzunluğu:

0 ~ 360 mm

PCB kalınlığı:

0,1~2,0 mm

Parça Üst Yüksekliği:

40mm(maks.)

Parça alt yüksekliği:

20mm(maks.)

Kullanımı:

PCB Kurulu, alüminyum Levha, Kesim V-kesim Pcb, LED Kurulu

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 200 set

Ürün Tanımı

40mm Yükseklik MAX Pnömatik Sürücü Guilotine Blade PCB Paneller Depaneling Makinesi

Tanıtım

1Pnömatik olarak çalıştırılan ve elektrikle kontrol edilen, örnek tasarımı makinede sensör cihazı var, en düşük kesim gerilimleri ile bir kez kesme tahtası.HS-310 ayrı hassas SMD PCBA veya ince levhalar için geçerlidir.

2Düz bıçak tipi ayırıcı makineler, önyüklenmiş panellerin bükülmesi veya gerilme gerginliği olmadan dikkatli bir şekilde ayrılması için tasarlanmıştır.Seramik kondansatörler gibi hassas SMD bileşenleri bile ayrı işlemde hasar görmez.Ürünlerin kalitesini arttırmak.

3Kılıcın özel tasarımı sayesinde kenarlarına yakın yerleştirilmiş yüksek bileşenleri olan levhalar güvenli bir şekilde ayrılabilir.çukurun içindeki panelleri kesmek için kenar şeklindeki bıçaklar kullanılırBu, 1 mm'den daha küçük kalınlıkta levhaların kesim gerginliği olmadan güvenli bir şekilde ayrılmasını sağlar.

Özellikleri

1Kesme gücü gerginliği 500'ün altında, Kesme işlemi sırasında titreşim ve gürültü yok, hassas bileşen hasarını önlemek için.

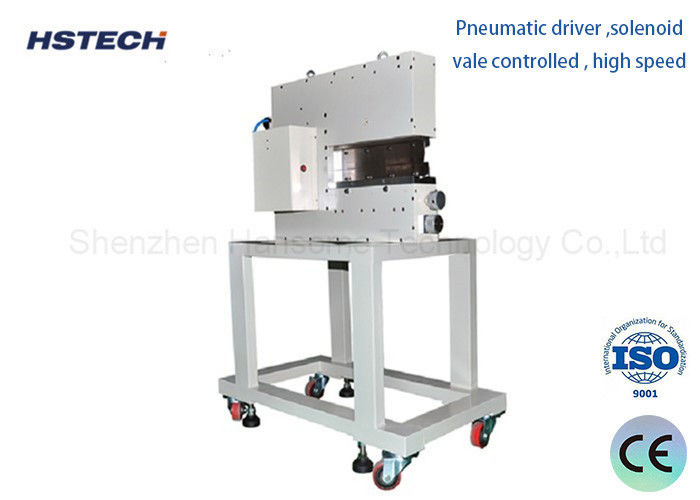

2Pnömatik şoför, solenoid val kontrolü, yüksek hız.

3Yukarı ve alt bıçak yüksekliği ayarlanabilir. PCB kartının yerleştirilmesi için boşluk makinenin üst tarafındaki düğmeyi ayarlayarak kolayca ayarlanabilir.

4.Aşağı bıçak yüksekliği ayarlama ön ve gerçek bölüm ayrı ayrı ayarlanabilir, değiştirmek ve bıçak daha kolay ayarlamak için shim gerekmez. bıçak daha fazla keskinleştirme, daha düşük maliyet olabilir.

5. PCB veya v-çukursuz ince plaka özel tepsiler ve durma konumlandırma cihazı önleyebilir.

6İşlem ve bakım da yetenekli olmayan personel tarafından yapılabilir.

Spesifikasyon

Ürün Adı	PCB temizleyicisi
Model	HS-310L
Parça yüksekliği	En fazla 40 mm
Kısmen aşağı yüksekliği	En fazla 20 mm
Havalandırma	5kgf/cm
Çıkış	12.5 ton (toplam)
Verimli kesim uzunluğu	1-360 mm
Doğrusal bıçak boyutu	36043.56mm
PCB kalınlığı	0.1mm~2.0mm ((V dalıyla) 0.1mm ~1.0mm ((V dalı olmadan))
Bıçak malzemesi	Yüksek kaliteli yüksek hızlı çelik alet ithal
Ayrım hızı	1-300mm/s
V kesimi kalınlığı	0.3-3.5mm
Hava tüketimi	200-400 ((L/dakikada)
Makine boyutu	700325400 mm
Ağırlık	130kg
Uygun bir tahta	Tüm V kesimi tahtaları

Başvuru tabloları

Pnömatik Gilyotin Blade PCB Separator, 40mm Yükseklik MAX, Kesme Basıncı < 500 0

Pnömatik Gilyotin Blade PCB Separator, 40mm Yükseklik MAX, Kesme Basıncı < 500 1

Pnömatik Gilyotin Blade PCB Separator, 40mm Yükseklik MAX, Kesme Basıncı < 500 2

SMT üretim hattı ekipmanları

1, PCB yükleyici: PCB, tahtayı otomatik olarak emme tahtası makinesine beslemek için Rack'a yerleştirilir.
2, emme tahtası makinesi: raylara yerleştirilen PCB'yi otomatik olarak emiyor, baskı makinesine aktarıyor.
3Baskı makinesi: lazer çelik, çelik pastası veya kırmızı yapıştırıcı ile PCB üzerinde tam baskı yapılır.
4Yüksek hızlı montaj: Yapılandırma işlemini düzenlemek için ekipmanı kullanın, bileşenleri belirtilen parça pozisyonuna monte edin, SOP 28pin yuvarlanmış parçalar monte edilebilir,hızlı montaj hızı ile karakterize edilir.
5Bağlantı masası: PCB kartı cihazını aktarmak.
6, genel montaj: program tarafından düzenlenen ekipmanların kullanımı, belirtilen parça pozisyonuna monte edilmiş bileşenler olacak,SOP 28pin veya daha fazlasına monte edilebilir (yüksek hızlı makineye monte edilebilir bileşenler dahil)Yüksek montaj doğruluğu ve çeşitliliği ile karakterize edilir, ancak montaj hızı yüksek hızlı makinelerden daha düşüktür.
