KE 2000 Serisi JUKI PCB Al ve Yerleştir Makinesi için nozel

KE 2000 Serisi JUKI PCB Al ve Yerleştir Makinesi için nozzle

Giriş:

JUKI KE-2000 Serisi, yüzey montaj teknolojisi (SMT) montajında kullanılan yüksek hızlı, yüksek hassasiyetli modüler yerleştirme makinelerinin popüler bir hattıdır.Bu makinelerin kritik bileşenlerinden biri de nozel., PCB'ye bileşenleri toplamak, tutmak ve yerleştirmede hayati bir rol oynar.Yerleştirme sürecinde esneklik ve verimlilik sağlamak.

JUKI KE-2000 nozellerinin ana özellikleri:

Yüksek hassasiyet:

PCB'de uygun yerleştirmeyi ve hizalamayı sağlayan yüksek doğrulukla bileşenleri işlemek için tasarlanmıştır.

Dayanıklılık:

Paslanmaz çelik veya seramik gibi yüksek kaliteli malzemelerden yapılmış, aşınmaya dayanıklılık sağlar.

Değişkenlik:

Fırınlar kolayca değiştirilebilir ve farklı bileşen türlerine ve boyutlarına hızlı bir şekilde uyum sağlayabilir.

Vakum sistemi uyumluluğu:

Komponentlerin güvenli bir şekilde alınması ve yerleştirilmesi için JUKI'nin vakum sistemi ile kullanımı için optimize edilmiş.

Geniş Boyut aralığı:

Küçük çip dirençlerinden büyük konektörlere kadar değişen bileşenleri işlemek için çeşitli çaplarda ve şekillerde mevcuttur.

Anti-statik özellikleri:

Bazı nozeller hassas bileşenlere zarar vermemeyi önlemek için anti-statik özelliklerle tasarlanmıştır.

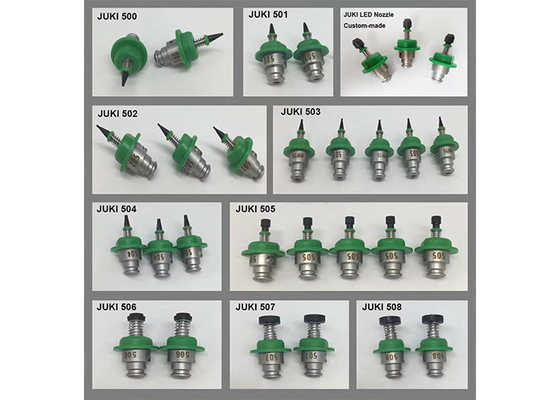

JUKI Nozzle Serisi:

E36087290A0 JUKI NOZZLE 500 ASSY.1.0×0.5
E36007290A0 JUKI NOZZLE 501 BÜYÜKLENME 0.7×0.4
E36017290A0 JUKI NOZZLE 502 BÜYÜKLÜĞÜ O 0.7/O 0.4
E36027290A0 JUKI NOZZLE 503 BÜYÜKLÜĞÜ O 1.0/O 0.6
E36037290A0 JUKI NOZZLE 504 BÜYÜKLÜĞÜ O 1.6/O 1.0
E36047290A0 JUKI NOZZLE 505 BÜYÜKLÜĞÜ O 3.5/O 1.7
E36057290A0 JUKI NOZZLE 506 BÜYÜKLÜĞÜ O 5.0/O 3.2
E36067290A0 JUKI NOZZLE 507 BÜYÜKLÜĞÜ O 8.5/O 5.0
E36077290A0 JUKI NOZZLE 508 BÜYÜKLÜĞÜ O 9.5/O 8.0
E36177290A0 JUKI NOZZLE 512
E36187290A0 JUKI NOZZLE 513
E36197290A0 JUKI NOZZLE 514
E36207290A0 JUKI NOZZLE 515
E36217290A0 JUKI NOZZLE 516
E36227290A0 JUKI NOZZLE 517
E36227290A0 JUKI NOZZLE 518
E36227290A0 JUKI NOZZLE 519
E36227290A0 JUKI NOZZLE 520
E36227290A0 JUKI NOZZLE 521
E36227290A0 JUKI NOZZLE 522
E36227290A0 JUKI NOZZLE 523
E36227290A0 JUKI NOZZLE 524
E36227290A0 JUKI NOZZLE 525
E36227290A0 JUKI NOZZLE 526
E36227290A0 JUKI NOZZLE 527
E36227290A0 JUKI NOZZLE 528
E36227290A0 JUKI NOZZLE 529
E36227290A0 JUKI NOZZLE 530
E36227290A0 JUKI NOZZLE 531
E36227290A0 JUKI NOZZLE 532
E36227290A0 JUKI NOZZLE 533
E36227290A0 JUKI NOZZLE 534
E36227290A0 JUKI NOZZLE 535
E36237290A0 JUKI NOZZLE 800
E36247290A0 JUKI NOZZLE 801
E36257290A0 JUKI NOZZLE 802
E36267290A0 JUKI NOZZLE 803
EG350729M01 JUKI NOZZLE 804

JUKI KE-2000 nozzles kullanmanın avantajları:

Çok yönlülük: Çok çeşitli bileşenlerle uyumludur, böylece makine çeşitli üretim ihtiyaçlarına uyarlanabilir hale gelir.

Verimlilik: Yüksek hızda çalışmak, döngü sürelerini azaltır ve verimi artırır.

Güvenilirlik: Dayanıklı yapılar, zaman içinde tutarlı bir performans sağlar.

Maliyet etkinliği: Değiştirilebilir nozeller, çoklu makinelere olan ihtiyacı azaltarak alana ve maliyetlere tasarruf eder.

JUKI KE-2000 Serisi için yaygın nozel türleri:

Standart nozeller:

Dirençler, kondansatörler ve küçük IC'ler gibi genel amaçlı bileşen yerleştirme için kullanılır.

Örnekler:

N1: Küçük çip bileşenleri için (örneğin, 0201, 0402).

N2: Biraz daha büyük parçalar için (örneğin 0603, 0805).

Özel nozeller:

Belirli bileşen türleri veya şekilleri için tasarlanmıştır.

Örnekler:

N3: Bağlantılar veya elektrolitik kondansatörler gibi daha büyük bileşenler için.

N4: İnce tonlu bileşenler veya QFP'ler (Quad Flat Packages) için.

N5: Diyotlar gibi silindirsel bileşenler için.

Özelleştirilmiş nozeller:

Eşsiz şekilli veya büyük parçalar gibi benzersiz veya standart olmayan bileşenler için tasarlanmıştır.
