Mobil Telefon BGA Dönüştürme İstasyonu ±0.01mm Montaj Doğruluğu CCD Renk Optik Hizalama Sistemi ve ±1°C sıcaklık doğruluğu ile

Marka Adı:	HSTECH
Model Numarası:	HS-700
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

Cep telefonu BGA yeniden işleme istasyonu

Garanti:

1 Yıl

Kontrol:

Dokunmatik ekran

PLC:

Mitsubishi

Röle Markası:

Schneider

optoelektronik anahtar:

Omron

Malzeme:

Alüminyum alaşımı

Durum:

Yeni

Kalınlık:

0,3 - 5 mm

Sinyal:

Smema

Başvuru:

Elektronik Montaj

Renk:

Gümüş

Kontrol Sistemi:

PLC

OEM/ODM:

Mevcut

Toplam Güç:

2600w

Güç kaynağı:

AC220V

Hava basıncı:

4-6 bar

Montaj doğruluğu:

±0,01 mm

Tip:

Otomatik

Ağırlık:

30kg

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Vurgulamak:

±0

01mm Montaj Doğruluğu BGA Tamir İstasyonu

CCD Renk Optik Hizalama Sistemi Cep telefonu BGA Yeniden İşleme İstasyonu

Ürün Tanımı

Mobil Telefon BGA İşleme İstasyonu için Gelişmiş Adımcı Motor CCD Renk Düzenleme Sistemi

5 Mod Adımcı Motor CCD Renk Düzenleme Sistemi Cep telefonu BGA Yeniden İşleme İstasyonu

Teknik özellikler

Cep telefonu BGA yeniden işleme istasyonu	Model: HS-700
Güç kaynağı	AC 100V / 220V ± 10% 50/60Hz
Toplam Güç	2600W
Isıtma gücü	Üst ısıtıcı 1200W ((Max), alt ısıtıcı 1200W ((Max)
Elektrikli malzeme	Sürüş motoru + akıllı sıcaklık kontrolörü + renkli dokunmatik ekran
Sıcaklık Kontrolü	Yüksek hassasiyetli K sensörü + kapalı döngü kontrolü + bağımsız sıcaklık kontrolörü (hassasiyet ±1°C'ye ulaşabilir)
Sensör	1 parça
Bulma Yöntemi	V şeklindeki PCB desteği + dış evrensel armatür + merkezleme ve konumlandırma için lazer ışığı
Genel Boyut	L450mm × W470mm × H670mm
PCB Boyutu	En fazla 140 mm × 160 mm, en az 5 mm × 5 mm
BGA Boyutu	En fazla 50 mm × 50 mm, en az 1 mm × 1 mm
Uygulanabilir PCB Kalınlığı	0.3 - 5mm
Değerlendirme Doğruluğu	±0,01mm
Makine ağırlığı	30KG
Dağ çip ağırlığı	150 g
Çalışma Modları	Beş: Yarım otomatik/El/Kaldırma/Kaldırma/Saldırma
Kullanımı	Çip / telefon ana kartı vb. tamir et.

Temel Özellikler

Çok yönlü çalışma için 5 çalışma modu
Açık görsel geri bildirim için 15 "HD LCD monitörü
7 "HD renk dokunmatik ekranı sezgisel kontrol için
Hareket kontrolü için adımlı motor
Doğru konumlandırma için CCD renk optik hizalama sistemi
±1°C'de sıcaklık doğruluğu
Montaj doğruluğu ±0.01mm
Onarım başarısı oranı: % 99+
Tek çipli kontrolün bağımsız araştırılması ve geliştirilmesi

Kesin Optik Hizalama Sistemi

Yüksek çözünürlüklü ve ayarlanabilir CCD renkli optik hizalanma sistemi, ışın bölünmesi, güçlendirme, küçültme, ince ayarlama ve otomatik odaklama yetenekleriyle.Özellikleri otomatik renk sapma çözünürlüğü ve parlaklık ayarlamaOptik hizalama sistemi BGA yeniden işleme istasyonu için 15 "yüksek çözünürlüklü LCD monitörü ile donatılmıştır.

Çok fonksiyonel ve insanileştirilmiş operasyon sistemi

HD dokunmatik insan-makine arayüzü, üst ısıtma başlığı ve montaj başlığı ile 2'de 1 birim olarak tasarlanmıştır.Kolay kurulum ve değiştirme için 360 derece dönen çoklu titanyum alaşımı BGA tuyere seçenekleri sağlarX, Y ve R açısı, ± 0.01mm'ye ulaşan bir doğruluk ile konumlandırma doğruluğu için mikrometrede ince ayarlama uygulanmıştır.

Üst düzey güvenlik koruma fonksiyonu

BGA kaynak tamamlandıktan sonra otomatik olarak sinyal veren alarm fonksiyonu içerir. Sıcaklığın kötüye kullanılması durumunda otomatik devre kapama ile çift aşırı sıcaklık koruması özellikleri.Sıcaklık parametreleri yetkisiz değişiklikleri önlemek için şifre koruması içerir.

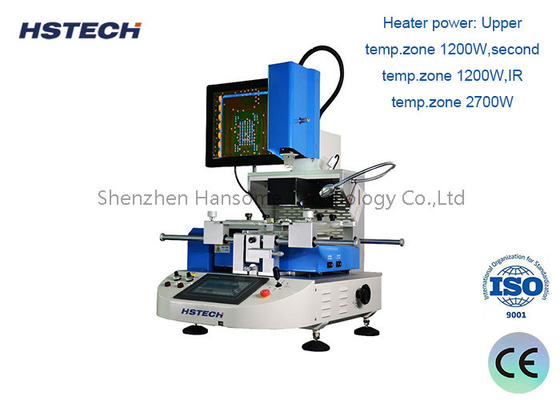

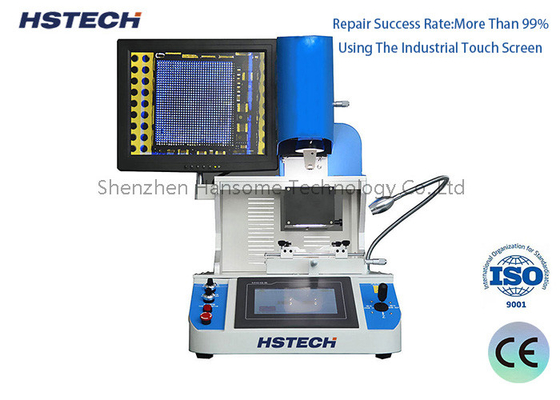

Ürün Resimleri
