Ürün ayrıntıları

Evde Ürünler

Almanya Sycotec Spindle Kombine Otomatik PCB Yönlendiricisi

Marka Adı:	HSTECH
Model Numarası:	HS-CM-610
Moq:	1 set
fiyat:	pazarlık edilebilir
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

Almanya Sycotec Spindle Kombine Otomatik PCB Yönlendiricisi

Garanti:

1 yıl

Kontrol:

dokunmatik ekran

PLC:

mitsubishi

Röle Markası:

Schneider

optoelektronik anahtar:

Omron

Malzeme:

Alüminyum alaşımı

Durum:

Yeni

Uygulama:

Elektronik Montaj

OEM/ODM:

Kullanılabilir

Güç kaynağı:

AC220V

Güç tüketimi:

200W

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Ürün Tanımı

Otomatik PCB YönlendiricisiAlmanya Sycotec Spindle Combined

Giriş:

BirOtomatik PCB YönlendiricisiElektronik üretim endüstrisinde basılı devre kartlarını (PCB'ler) yüksek hassasiyetle kesmek ve şekillendirmek için kullanılan bir makine.Bu yönlendiriciler PCB üretim sürecinde verimliliği ve doğruluğu artırmak için otomatik, hem seri üretim hem de özel PCB geliştirme için gereklidir.

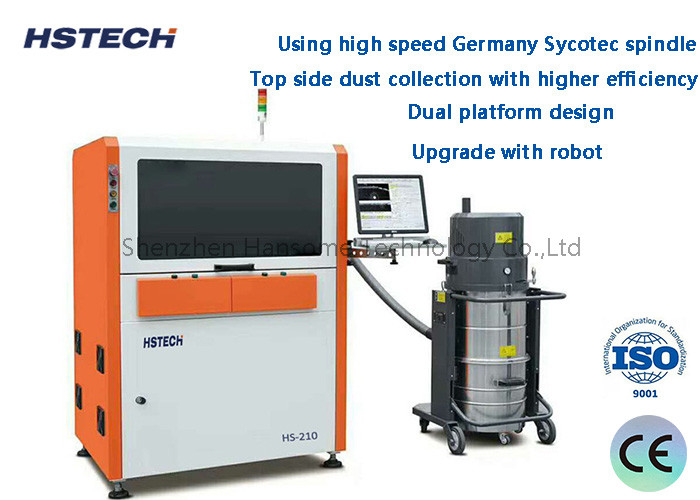

Özellikleri:

Hızlı ve yüksek temizliğe sahip PCB yönlendiricisi, çift paralel çalışma platformu ve tek pindle

1Yüksek hızlı Almanya Sycotec fiyonk kullanıyor.

2, Düşük ayak izi, çekmece türü platform temizlik odasının kirliliğini önlemek için tasarlanmıştır.

3, üst tarafta toz toplama daha yüksek verimlilikte ve alt tarafta daha az gürültü.

4, Çift platform tasarımı, kullanımı ve bakımı kolaydır.

5, 350 * 350mm pcba için uygulama, daha büyük boyut özelleştirilebilir.

6, Inline işlevini gerçekleştirmek için robot ile yükseltme.(opsiyon)

Spesifikasyon:

Model	CM-610	CM-610max
Maksimum PCB boyutu	350x350mm	450x450mm
Min PCB boyutu	5x5mm
PCB kalınlığı	0.4~6mm
Operasyon masası yüksekliği	850 mm
Besleme yöntemi	Elle besleme ve serbest bırakma
PCB konumlandırması	Mıknatıs parmaklık veya jig
Kesme Döner hızı	5000-60000 rpm
Soğutma tipi	Kendini soğutan
Kit kırma denetimi	- Evet.
Kesme hızı	1-100mm/s
Kesme doğruluğu	±0,05 mm
Yönlendirici kit modu	freze kesicisi,φ0.8~φ3.0 sol dönme,Shank Tungsten Steel
Tekrar doğruluk	±0,02 mm
Koordinat hareket hızı	1000mm/s
Programlama	Görsel sistemle düzenleme programı
Havalandırma	5-8KG/cm3
Güç kaynağı	AC380V,50/60Hz,3KW
Makine boyutu	1250x1000x1650mm	1350x1100x1650mm
Ağırlık	900 kg

Başvurular

PCB Üretimi:
- Birincil olarak daha büyük panellerden PCB'leri kesmek ve şekillendirmek için kullanılır ve her bir panelin tasarım özelliklerine uygun olmasını sağlar.
Prototip Geliştirme:
- Özel PCB'lerin hızlı prototipleme ve test edilmesini gerektiren Ar-Ge departmanları için idealdir.
Özel PCB Üretimi:
- Esneklik ve hassasiyet gerektirdiği küçük parti üretimi veya özel tasarımlar için faydalıdır.
Onarım ve Değiştirme:
- Mevcut PCB'leri değiştirmek veya belirli uygulamalar için yeni şekiller kesmek için yararlıdır.

Faydaları

Verimliliğin Artması: Yönlendirme sürecini otomatikleştirmek üretimi önemli ölçüde hızlandırır ve işgücü maliyetlerini azaltır.
Yüksek Doğruluk: Kesimlerin kesinliğini ve sürekli kaliteyi sağlar, atıkları ve kusurları en aza indirir.
Çeşitlilik: Çok çeşitli PCB tasarımlarını ve malzemelerini işleyebilir, bu da çeşitli uygulamalar için uygundur.
Gelişmiş İş Akışı: Diğer üretim adımlarıyla yönlendirmeyi bütünleştirerek üretim sürecini kolaylaştırır.

Germany Sycotec Spindle Combined Automatic PCB Router 0

Germany Sycotec Spindle Combined Automatic PCB Router 1
