Manyetik Pin / Destek Blok & R-L Taşıma ile SMT Yapıştırıcı

Marka Adı:	GKG
Model Numarası:	G5
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,TUV,ROHS

Ürün Adı:

otomatik şablon yazıcısı

Diğer adı:

lehim pastası baskı makinesi

PCB boyutu:

50x50~400x340mm

Taşıma Yüksekliği:

900±40mm

Genişlik ayarı:

Otomatik

G/Ç Arayüzü:

KOBİ

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Ürün Tanımı

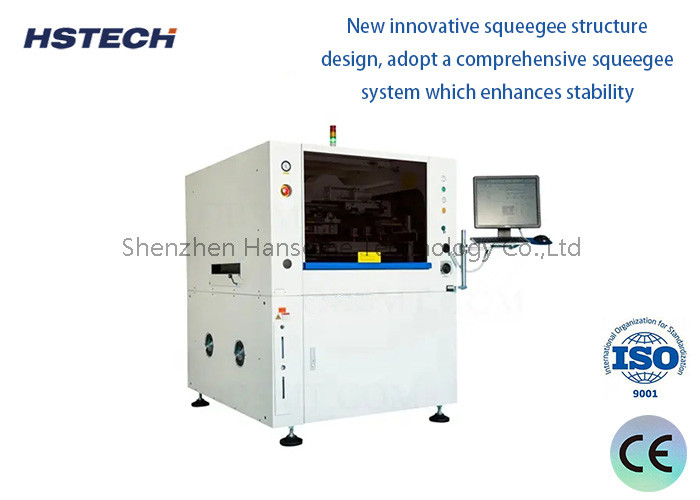

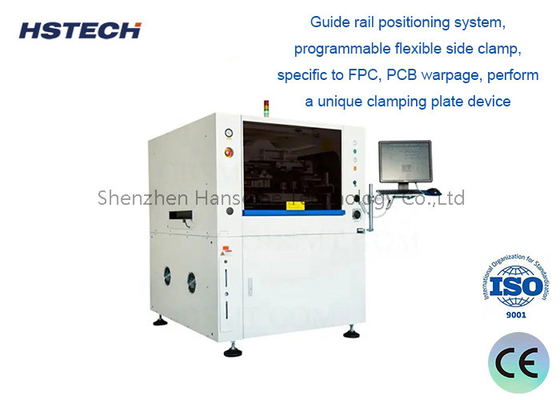

Manyetik Pin / Destek Blok & R-L Taşıma ile SMT Yapıştırıcı

Özellikleri

Model	G5
Şablon boyutu	370x370mm ((min boyut)
	737x737mm (maksimum boyut)
	20-40 mm (kalınlığı)
En fazla PCB boyutu	400x340mm
Min PCB boyutu	50x50mm
PCB kalınlığı	0.4-6mm
PCB duvarı	en fazla %1 PCB çaprazı
Taşıma yüksekliği	900±40 mm
Taşıma yönü	L-R, R-L
Taşıma hızı	Max 1500mm/s, ayarlanabilir
Taşıma yöntemi	Bir aşama
Uygulama genişliği	otomatik
I/O arayüzü	SMEMA
PCB konumlandırma (destek yöntemi)	Mıknatıs iğnesi/destek bloğu/yukarı-aşağı masa
PCB sıkıştırma sistemi	Yukarı sıkıştırma / yan sıkıştırma üzerinde patentli
Yazdırma başlığı	İki bağımsız motorlu baskı başlığı
Squeegee Basıncı	0.5~10Kg (Program Kontrolü)
Yazdırma Hızı	6-200mm/s
Yazdırma Kipi	Bir / İki kez
Squeegee tipi	Kauçuk / çelik Squeegee Blade ((Köşe 45°/55°/60°)
Temizlik Sistemi	Güçlendirilmiş vakum emici, kuru, ıslak, vakum üç mod
CCD FOV	8x6mm
Makine ayar aralığı	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Görüş	Yukarı / Aşağı Optik Yapı / CCD / Geometri Desen eşleşmesi

Tüm Makine Özellikleri

Yer doğruluğunu tekrarla.	±0,01mm
Baskı Doğruluğu	±0,025 mm
Döngü Zamanı	<8 saniye
Ürün Değişimi	Eski:<3 dakika, yeni:<5 dakika
Havalandırma	4~6 kgf/cm
Güç kaynağı	AC:220±10%,50/60HZ, 2,5KW
Kontrol yöntemi	PC
Operasyon sistemi	Windows XP/Win7
Makine Boyutları	1140 ((L) x 1364 ((W) x 1404 (H) mm
Makine ağırlığı	Yaklaşık 1000Kg.

Özellikleri

1.Tüm yeni 3. nesil şablon X kiriş yapısı, daha uygun ve doğru yerleştirme çelik örgütleri lehim pasta operatörleri eklemek; Yeni tip tork X kirişi, lehim pasta ve toz çöküntüsünü çözmek,makinenin kullanım ömrünü uzatmak;

2Basınç cihazı üzerinde ölçeklenebilir, PCB baskı kolay deformasyon göz önünde bulundurarak tablet dışarı yapabilirsiniz, bir süre için basınç kullanmak zorunda değilsiniz tekrar yapabilirsiniz.Ürünün esnek kullanımına göre.

3.Bütün makine ithalatlı kendi kendini yağlayan rehber ray kullanır, rehber ray yağ eklemeye gerek yoktur, beş yıl içinde beş yıl içinde ücretsiz bakım sağlar.

4.X Y1 Y2 ABD HAYDON doğrusal motoru, Japon hassas tahrik vida, kendi kendine yağlanan rehber ray, doğruluğu sağlamak için.

5.Net çerçeve Y otomatik olarak bulmak için, hızlıca otomatik şablon karşı noktası fark edebilirsiniz;

6Baskı başının istikrarını sağlamak için baskı işleminde yüksek dayanıklılıklı çelik kullanan kıvrılmış bıçak kirişi; Yüzen tip kazıklayıcı sistemi, benzersiz elastik kalma cihazı,çok iyi koruma olabilir kazık atma işlemi şablon ve kazık.
