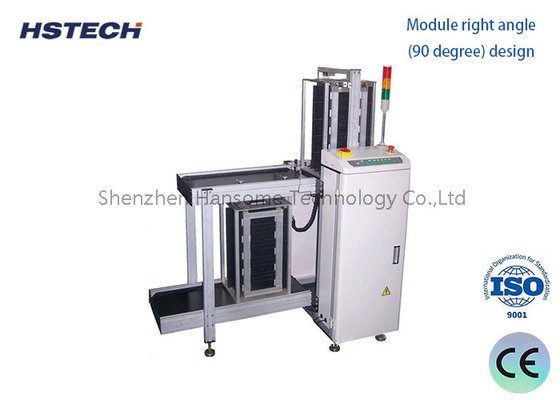

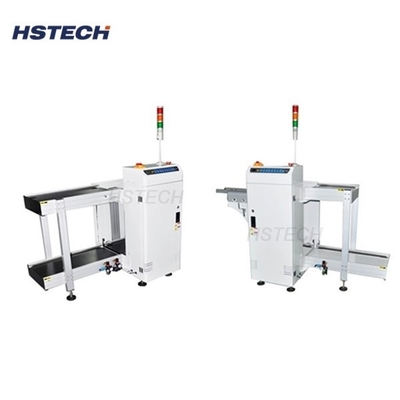

Yüksek Kaliteli Çift Yollu 6 Dergiler PCB Çıkarma Yükleme Yeteneği PLC Kontrol Sistemiyle

Yüksek Kaliteli Çift Yollu 6 Dergiler PCB Çıkarma Yükleme Yeteneği PLC Kontrol Sistemiyle

Marka Adı: HSTECH
Moq: 1 takım
fiyat: negotiable
Ödeme Şartları: D/P, T/T, Western Union, MoneyGram
Tedarik Yeteneği: Ayda 200 set
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
CE
Ürün Adı:
Çift Yollu Boşaltıcı
Garanti:
1 yıl
Kontrol:
dokunmatik ekran
PLC:
mitsubishi
Röle Markası:
Schneider
optoelektronik anahtar:
Omron
Malzeme:
Alüminyum alaşımı
Uygulama:
Elektronik Montaj
Kontrol Sistemi:
PLC
Güç tüketimi:
200W
Ambalaj bilgileri:
ahşap paket
Yetenek temini:
Ayda 200 set
Ürün Tanımı

Yüksek Kaliteli Çift Yollu 6 Dergiler Yükleme Kapasitesi PLC Kontrol Sistemiyle PCB Çıkartıcı



PCB yükleyicisi:



Bu birim, PCB'leri aynı anda çift raylı ekipmanlardan iki dergiye toplamak için kullanılır.



Çıkarıcının çalışma prensibi


Yönetim Kurulu alıcı mekanizması
SMT boşaltıcı, montaj cihazından monte edilmiş PCB'yi çıkarmak için bir robot veya bir konveyör bandı gibi bir kart alma mekanizması kullanır.
Robot genellikle PCB'yi sıkıca tutmak için vakum emilimini kullanır.


Transfer mekanizması
Çıkarıcı, bağlı PCB'yi belirlenmiş çıkış veya sonraki istasyona aktarır.
Bileşen pozisyon sapmalarını önlemek için PCB'nin yatay istikrarı transfer süreci boyunca korunur.


Tam konumlandırma
Çıkarma makineleri genellikle PCB'nin konumunu ve açısını gerçek zamanlı olarak izlemek için görsel tanıma sistemi ile donatılır.
Kontrol sistemi, geri bildirim verilerine dayanarak PCB'nin aktarılmasını ve yerleştirilmesini doğru bir şekilde kontrol edebilir.


Yüksek düzeyde otomasyon
Çoğu modern SMT boşaltma makinesi, manuel müdahale olmadan tamamen otomatik çalışmaya ulaştı.
PCB'ler montajdan bir sonraki sürece hızlı ve verimli bir şekilde aktarılabilir.


Montajcı ile koordinasyon
Çıkarıcının çalışma sırası, önceki montajla koordine edilmelidir.
PCB'nin bir işlemden diğerine sürekli ve sorunsuz bir şekilde aktarılabilmesini sağlamak.


Özellikleri:



1, PLC Kontrol sistemi

2Çift ray ve çift kaldırma platformlarının tasarımı

3, 6 depo yükleme kapasitesi

4PCB'yi sorunsuz ve istikrarlı bir şekilde aktarmak için tasarlanmış bir gaz devri

5, Standart SMEMA


Spesifikasyon:



Türü DU-250 DU-300 DU-400 DU-500
Güç kaynağı AC110V/AC220V 50H60Hz AC110V/AC220V 50H60Hz AC110V/AC220V 50H60Hz AC110V/AC220V 50H60Hz
Havalandırma 5kgf/C M2 5kgf/C M2 5kgf/C M2 5kgf/C M2
PCB Boyutu ((mm) 350*50~250 445*50~330 530*50~390 535*50~460
PCB Yönü Soldan sağa veya sağdan sola Soldan sağa veya sağdan sola Soldan sağa veya sağdan sola Soldan sağa veya sağdan sola
Dergi Boyutu ((mm) 335*320*565 460*400*565 535*460*565 535*530*565
Adım mesafeleri ((mm) 10,20,30,40 10,20,30,40 10,20,30,40 10,20,30,40
Taşıma Yüksekliği ((mm) 900±20 900±20 900±20 900±20
İletişim hızı 6m/s 10m/s 10m/s 10m/s
Ana motor gücü 440W 440W 440W 440W
Makine Boyutu ((mm) 1510*1530*1250 1910*1630*1250 2160*1760*1250 2160*1900*1250
Ağırlık ((kg) 320 350 380 410



Yüksek Kaliteli Çift Yollu 6 Dergiler PCB Çıkarma Yükleme Yeteneği PLC Kontrol Sistemiyle 0


Ürün ambalajı:

Yüksek Kaliteli Çift Yollu 6 Dergiler PCB Çıkarma Yükleme Yeteneği PLC Kontrol Sistemiyle 1

Yüksek Kaliteli Çift Yollu 6 Dergiler PCB Çıkarma Yükleme Yeteneği PLC Kontrol Sistemiyle 2

Yüksek Kaliteli Çift Yollu 6 Dergiler PCB Çıkarma Yükleme Yeteneği PLC Kontrol Sistemiyle 3
