Yüksek Denetim Oranlı CCD Inline THT DIP AOI Otomatik Lehimleme Robotu, 4-6 bar Hava Basıncı ve Evrişimsel Sinir Ağı Algoritması

Marka Adı:	HSTECH
Model Numarası:	AIS300
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union
Tedarik Yeteneği:	Ayda 50 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

Dalga Lehimlemeden Sonra Satır İçi THT DIP AOI

Garanti:

1 Yıl

Kontrol:

Dokunmatik ekran

PLC:

Mitsubishi

Röle Markası:

Schneider

optoelektronik anahtar:

Omron

Malzeme:

Alüminyum alaşımı

Sinyal:

Smema

Kontrol Sistemi:

PLC

OEM/ODM:

Mevcut

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 50 set

Vurgulamak:

Yüksek Denetim Oranı CCD Hat İçi THT DIP AOI

4-6bar Hava Basınçlı Otomatik Lehimleme Robotu

Evrişimsel Sinir Ağı Algoritması Dalga Lehimleme Makinesi

Ürün Tanımı

Yüksek denetim oranı CCD Inline THT DIP AOI 4-6bar ile dalga lehimlendirilmesinden sonra

Dalga lehimleme işlemlerinden sonra delik teknolojisi (THT) ve çift iç hatlı paket (DIP) bileşenleri için tasarlanmış gelişmiş otomatik optik denetim sistemi.Yüksek hassasiyetli CCD görüntüleme ve üst düzey kusur tespiti için 4-6 bar hava basıncı yeteneğine sahiptir.

Teknik özellikler

Model	AIS300	AIS301
PCB Boyutu	50x50mm~430x380mm	50x50mm~350x350mm
Kalınlığı	0.3~7.0mm
Deformasyon kapsamı	<4 mm
Bileşen yüksekliği	Üst 150 mm, alt 25 mm.
Kamera.	5MP, renkli, CCD
Işık kaynağı	RGB
FOV	45*37mm
Karar	20um
Hız	0.23s/fov	0.25s/fov
Çalışma sistemi	Ubuntu 14.04 LTD 64 bit
Endüstriyel PC	CPU Intel i5, Bağımsız Grafik Kartı, 12G DDR, 256SSD
Görüntüle	22 inç FHD LCD
Teklif	Yüksek hassasiyetli doğrusal aktüatör
Güç kaynağı	AC220V, 1KW
Hava basıncı	>0.5Mpa
Boyut (LHW)	110016301350mm	110012801300mm
Net Ağırlık	800 kg	700 kg

Denetim yetenekleri

Montaj bileşenleri kusur tespiti

Eksik bileşenler
Dökme bileşenleri
Bileşen ofset
Bileşen hasarı
Bileşen eğilim
Gereksiz bileşenler
Kirli bileşenler

Kaynatma Kusurlarının Bulunması

Fazla lehim
Yetersiz lehim
Lehim köprüleri
Ayak kaynakları yok.
Eksik lehim
Islatma

Ek Görevler

Barkod okuması
QR kodu taraması
Optik karakter tanıma (OCR)

Temel Özellikler

Gelişmiş Temel Algoritma:İnsan benzeri inceleme yeteneği olan kıvrımsal sinir ağı algoritması
Üstün Uyumluluk:Yüksek genelleme ile süper büyük örnek kümesi eğitim algoritması modeli
Geliştirilmiş algılama:Daha düşük yanlış pozitif oranları olan süper algılama yeteneği
Kullanıcı Eğitim Destek:Kullanıcı kendi kendini eğitme modellerini destekliyor
Yüksek aşınma direnci:Endüstriyel ortamlar için dayanıklı inşaat
Büyük denetim alanı:Çeşitli PCB boyutlarıyla yüksek uyumluluk
Yüksek denetim oranı:Düşük yanlış pozitif oranları ile verimlilik için optimize edilmiş
Sabit platform:Daha fazla istikrar için mermer taban
Hızlı hareket:Yüksek hız ve doğruluk için çift XY doğrusal aktüatörler

Başvurular

Bu THT AOI sistemi, DIP üretim hatlarında dalga kaynak makinelerinden sonra kullanılmak üzere özel olarak tasarlanmıştır.Onarım gereksinimlerini ve duraklama süresini azaltmak, aynı zamanda üretim geçiş oranlarını önemli ölçüde iyileştirmek. TV ana kartları, PC ana kartları, güç kartları, endüstriyel kontrol kartları, mini ev elektronik cihazları ve diğer çeşitli PCB montajlarını denetlemek için yaygın olarak kullanılır.

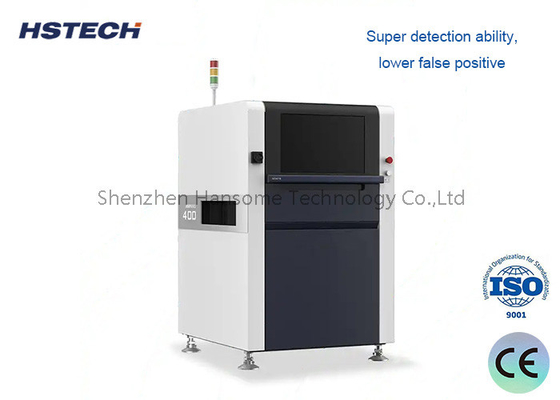

Ürün Resimleri
