SMT Üretim Hattı için PCL ve Dokunmatik Ekran Kontrollü ve Her Biri 2 Magazin Tutabilen 3 Renkli Ekran PCB Boşaltıcı

SMT Üretim Hattı için PCL ve Dokunmatik Ekran Kontrollü ve Her Biri 2 Magazin Tutabilen 3 Renkli Ekran PCB Boşaltıcı

Marka Adı:	HSTECH
Model Numarası:	HS-N100L
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union
Tedarik Yeteneği:	Ayda 50 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

NG/OK Boşaltıcı

Renk:

Beyaz

Kontrol:

PCL ve Dokunmatik Ekran

Dergi:

Ayrı Ayrı Her Biri 2 Şarjör Tutar

Warrany:

1 Yıl

Görüntülemek:

3 Renk

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 50 set

Vurgulamak:

3 Renkli Ekran PCB Boşaltıcı

PCL ve Dokunmatik Ekran Kontrolü NG/OK Yükleyici

Her Biri 2 Şarjörlü SMT Üretim Hattı Boşaltıcısı

Ürün Tanımı

3 Renkli Ekranlı PCB Magazin Koleksiyonu NG/OK PLC ve Dokunmatik Ekranlı Yükleyici

Bir NG/OK Yükleyici, özellikle montajdan sonra baskılı devre kartlarını (PCB'ler) incelemek ve sıralamak için tasarlanmış, elektronik imalat için otomatik bir makinedir. "NG" ve "OK", bir PCB'nin incelemeyi geçip geçmediğini ("Tamam") veya başarısız olup olmadığını ("Uygun Değil") gösterir.

Temel Özellikler

PLC programlama kontrol sistemi
Kullanıcı dostu 'yumuşak dokunuşlu' LED membran kontrol paneli
Seçilebilir adım ayarı özelliği
Magazin hizalaması için geçiş seviyesi kelepçeleri
Düzenlenmiş basınçlı pnömatik itici
Kısa magazin değiştirme süresi ile yüksek verim
AOI'den NG/OK kartlarını toplar ve otomatik olarak depolar
Standart SMEMA iletişim arayüzü

Teknik Özellikler

Model	HS-N100M	HS-N100L
Gerilim	AC100V/220V, 50/60Hz
Boyut	M	L
PCB Boyutu (mm)	(50x50)~(330x250)	(50x50)~(450x330)
Magazin Rafları Boyutu (mm)	355320560	460400560
Magazin Miktarı	Üst konveyör: 1 adet; Alt konveyör: 1 adet
Hava Beslemesi	0.4~0.6Mpa, 20L/Dakika maks.
PCB Yükleme Süresi	6 saniye (özelleştirilebilir)
Taşıma Yüksekliği	900±20mm
Taşıma Yönü	L-R veya R-L (isteğe bağlı)
PCB Kalınlığı	Min 0.6mm
Yukarı/Aşağı Adımlar	1-4 (10mm adım)
İletişim	SMEMA sinyali
Makine Boyutu (mm)	155015501250	185017801250
Brüt Ağırlık	Yaklaşık 220kg	Yaklaşık 320kg

Uygulamalar

PCB Montaj Hatları: Elektronik üretim süreçlerinde kusurlu PCB'leri kaliteli onaylı kartlardan ayırır
Kalite Kontrol: Yalnızca işlevsel PCB'lerin sonraki üretim aşamalarına geçmesini sağlayarak yüksek kalite standartlarını korur
Yeniden Çalışma İstasyonları: Uygun olmayan ürünlerin verimli bir şekilde işlenmesi için kusurlu PCB'leri onarım istasyonlarına yönlendirir

Operasyonel Faydalar

Artan Verimlilik: Otomasyon, manuel sıralamayı azaltır, üretimi hızlandırır ve işçilik maliyetlerini en aza indirir
Geliştirilmiş Kalite Güvencesi: Yalnızca düzgün çalışan PCB'lerin son üretim aşamalarına ulaşmasını sağlar
Azaltılmış İnsan Hatası: Otomatik sıralama, manuel incelemeyle ilişkili hataları en aza indirir
Veri Takibi: Kalite kontrol içgörüleri ve süreç iyileştirmesi için inceleme sonuçlarını kaydeder
Alan Optimizasyonu: Kompakt tasarım, üretim tesislerinde verimli zemin alanı kullanımını sağlar

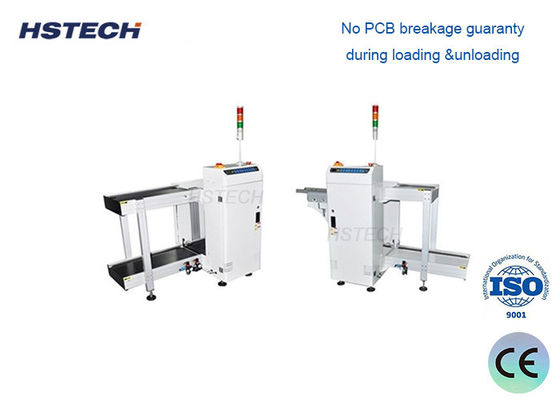

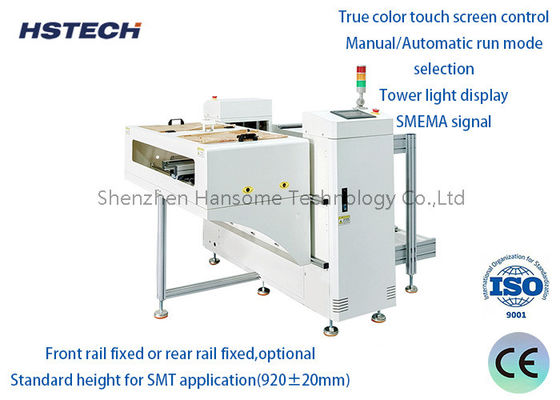

Ürün Resimleri
