Marka Adı: | HSTECH |
Model Numarası: | HS-330BC |
Moq: | 1 set |
fiyat: | pazarlık edilebilir |
Ödeme Şartları: | T/T, Western Union, MoneyGram |
Tedarik Yeteneği: | Ayda 100 set |

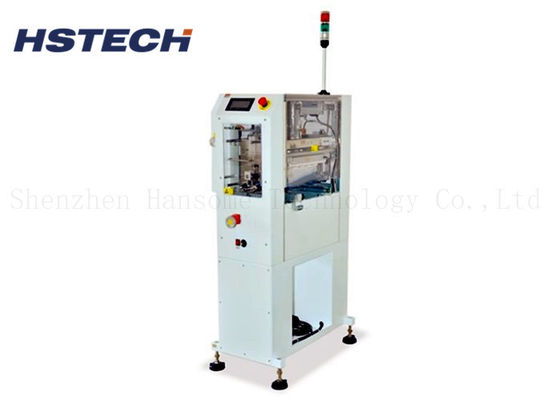

SMT Üretim Inline PCB Yüzey Toz Statik Elektrik Temizleyici Ekipmanı
Makine giriş
Bu makine, SMT üretim hattındaki otomatik bir PCB temizleme makinesidir, PCB yüzeyinde toz, statik ve diğer kirleri temizlemek için kullanılır.PCB yükleyicisi ve ekran yazıcısı arasında kullanılan makineBu yeni bir gelişme ve aynı zamanda SMT üretim hattı için bir trend, çünkü kaynaktan önce PCB'yi temizler,Böylece kaynak sırasında ve sonrasında kusurlar önceden ortadan kaldırılacak.
Özellikleri
1Tüm makine paslanmaz çelikten yapılmış.
2PLC programı kontrolü.
3, iki adet Keyence markası iyon rüzgar çubuğu ((ionizer), iki adet çıkartma rulo, bir adet yapışkan rulo tüm temizlik süreci için birleştirildi.
4PCB'deki elektrostatikleri temizlemek için iyonlaştırıcı kullanın.
5, yapıştırıcı rulo ve çıkartma ruloları birlikte çalışarak tozu temizler.
6, In-line temizlik, yukarıdaki makine PCB yükleyicisi, aşağıdaki makine ekran yazıcısı.
7,Yapışkan rulların kolayca değiştirilmesi ve bakımı için çekme tasarımı.
8Standart makine tek taraflı PCB temiz, çift taraflı temizlik işlemi isteğe bağlıdır.
9, PCB genişliğini manuel olarak ayarlayın, müşteri isteğine göre otomatik ayarlama mevcuttur.
9SMEMA sinyali uyumlu.
Spesifikasyon
Model | HS-330BC | HS-460BC | ||
PCB boyutu | (50*50) ~ ((460*330) | (50*50) ~ ((530*460) | ||
Makine boyutu | 555*900*1350 | 555*1030*1350 | ||
Ağırlık | 90kg | 110kg |
PCB kalınlığı | 0.5~3.2mm |
Güç kaynağı | AC100 ~ 230V, tek fazlı, 300A |
Havalandırma | 0.4~0.6Mpa |
ESD fırçası | En iyi % 1 |
Toz temizleme çıkartma rulo | En iyi 2 kişi |
Yapıştırıcı rulo | En iyi % 1 |
Vakum cihazı | % 1 |
İyonlu rüzgar çubuğu markası ((ionizer) | 2 adet, Japonya'dan gelen en kaliteli Keyence markası. |
Eğer toz toplayıcıyla | - Evet. |
Taşıyıcı ray ayarlama | Çark tekeri |
Sabit ray | Ön tarafı sabit |
Taşıma hızı | 0~9m/min, ayarlanabilir |
Taşıma yüksekliği | Standart 900±20mm |
Yönlendirme | L'den R'ye veya R'den L'ye, isteğe bağlı |
Döngü süresi | Yaklaşık 8'lik. |
Sinyal | Smema |
Çalışma çizimi
