Ürün ayrıntıları:
|
Ürün adı: | Otomatik lehim robotu | eksen: | 3 eksen, dönüşlü |
---|---|---|---|
platform: | Tek | Lehim kafası: | Tek |
Garanti: | 1 yıl | Voltaj: | AC220V / 110V |
kullanım: | Pcb Soldeing, Kaynak, Devre kartı lehimleme | ağırlık: | 60kg |
Vurgulamak: | robotic soldering machine,auto soldering machine |

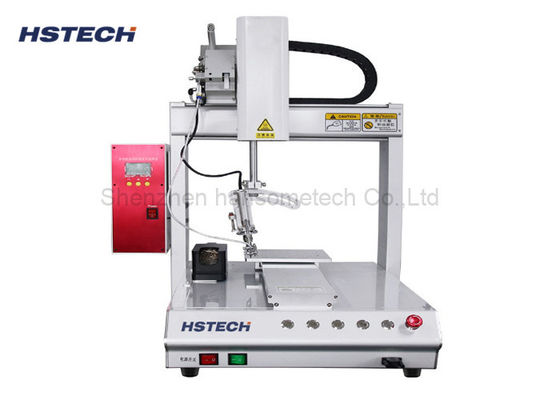

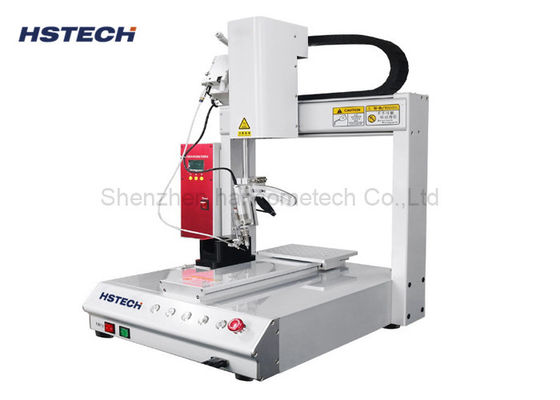

Öğretim Kolye 220 V Rotasyon Ekseni Otomatik Lehim Teli Lehimleme Robotu
Giriş
Bu otomatik lehim makinesi 3 eksenli hareketli sistem, dönme eksenli tek lehimleme kafasıdır, çoğunlukla elektronik imalat endüstrisinde yeniden akış lehimleme ve dalga lehimlemenin yapamadığı kör lehimleme elde etmek için kullanılır, özellikle karışık devre kartları, ısı için uygundur hassas bileşenler, ve hassas cihazlar SMT arka uç sürecinde, ayrıca yaygın PCB lehim teli, şarj fişi, solering, konnektör fişi, DC terminali, LED şerit işık lehim ve diğer alanlarda.
Özellikleri
1, 4 Eksen çalışma, X / Y / Z ve R rotasyon hareketli, birçok açı lehimleme amacına ulaşır.
2, azot olmadan havya, çok güvenlik ve çevre koruyucu,
3, lehim kafası çok yönlü ayarlanabilir, hangi PCB ve bileşenleri zarar görmesini koruyabilirsiniz.
4, Ütü başlığını ürünün anahtar konumunu hizalamak için taban noktası olarak kullanın, enter tuşuna basın, program otomatik olarak sistemde bu noktayı oluşturur, ardından nokta hakkındaki verileri ayarlar.
5. yüksek hassasiyet Kullanarak step motor ve triger kayışı tahrikli sistem ve hareket konumlandırma doğruluğunu ve tekrarlanabilirliğini etkili bir şekilde geliştirmek için gelişmiş hareket kontrol algoritmaları.
6, lehim işleme daha istikrarlı hale getirebilir ve lehim demir ömrünü uzatabilir otomatik temizleme fonksiyonu ile makine.
7, el LCD öğretim kolye ile, programlama basit ve öğrenmesi kolaydır.
Şartname
model | HS-S331R |
Voltaj | AC110V'dir / 220V, 50 / 60Hz |
X / Y / Z çalışma aralığı | 300 * 300 * 100mm |
R ekseni | 360 derece |
X / Y / Z hareket hızı | maks. 300 mm / sn |
Tahrikli sistem | Step motor, triger kayışı |
Lineer cetvel | Tayvan marka yüksek precison kılavuzu |
Tekrarlama doğruluğu | ± 0.02mm |
Programlama | Kolye öğret |
Kontrol sistemi | Kontrol Paneli |
Program saklama |
Bin veri işleme setini ve tek bir veriyi
işleme dosyası 3M depolama alanı kaplayabilir
(beş bin işlem noktası)
|
Dosya depolama alanı |
Taşınabilir kutu 256M, çevrimdışı kart 32M, tek işlem dosyası
3M depolama alanı (100.000 işlem noktası)
|
Belge desteği | CAD CorelDRAW |
Demir Kalay temizleme | Hava temizleme / pnömatik |
Harici arayüz | USB + RS232 |
Lehimleme yöntemi | Nokta / sürükle lehimleme |
Ağırlık | 48kg |
Makine boyutu |
520 * 585 * 800mm |
